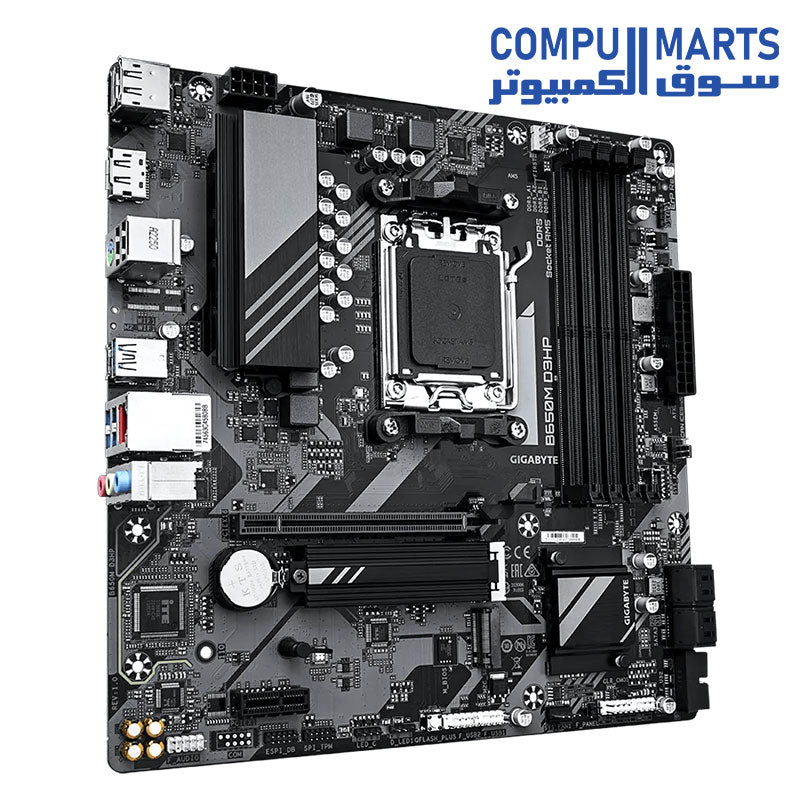

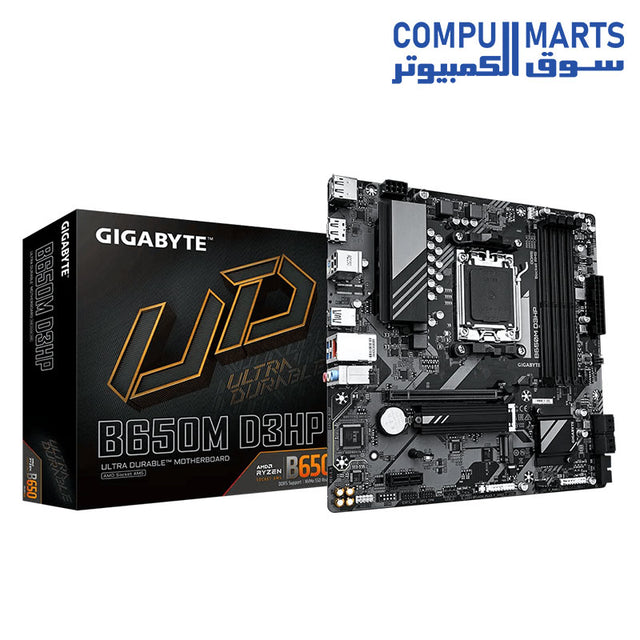

اللوحة الأم GIGABYTE B650M D3HP (الإصدار 1.0)

اللوحة الأم GIGABYTE B650M D3HP (الإصدار 1.0)

وحدة المعالجة المركزية

مقبس AMD AM5، يدعم:

معالجات AMD Ryzen 7000 / Ryzen 8000 / Ryzen 9000 Series

(انتقل إلى موقع GIGABYTE الإلكتروني للحصول على أحدث قائمة بدعم وحدة المعالجة المركزية.)

مجموعة الشرائح

AMD B650

الذاكرة

دعم وحدات ذاكرة DDR5 8000(OC)/ 7800(OC)/ 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800 MT/s

4 مقابس DDR5 DIMM تدعم ما يصل إلى 256 جيجابايت (سعة 64 جيجابايت لوحدة DIMM واحدة) من ذاكرة النظام

بنية ذاكرة ثنائية القناة

دعم وحدات ذاكرة DIMM 1Rx8/2Rx8/1Rx16 غير المجهزة بنظام تصحيح أخطاء المعالج (ECC)

دعم وحدات ذاكرة AMD EXTended Profiles for Overclocking (AMD EXPO) وExtreme Memory Profile (XMP)

(قد يؤثر تكوين وحدة المعالجة المركزية والذاكرة على أنواع الذاكرة المدعومة ومعدل البيانات (السرعة) وعدد وحدات ذاكرة DRAM، يرجى الرجوع إلى "قائمة دعم الذاكرة" على موقع GIGABYTE على الويب لمزيد من المعلومات.)

رسومات مدمجة

معالج رسوميات مدمج مع دعم AMD Radeon Graphics

- 2 x DisplayPorts، يدعم دقة قصوى تبلغ 3840x2160@144 هرتز

* دعم إصدار DisplayPort 1.4.

- منفذ HDMI واحد يدعم دقة قصوى تبلغ 4096x2160 عند 60 هرتز

* دعم إصدار HDMI 2.1 وHDCP 2.3.

** دعم منافذ HDMI 2.1 TMDS المتوافقة الأصلية.

دعم ما يصل إلى ثلاث شاشات في نفس الوقت

(قد تختلف مواصفات الرسومات وفقًا لدعم وحدة المعالجة المركزية.)

الصوت

ترميز الصوت Realtek

صوت عالي الدقة

2/4/5.1/7.1 قناة

* يمكنك تغيير وظيفة مقبس الصوت باستخدام برنامج الصوت. لتكوين صوت 7.1 قناة، قم بالوصول إلى برنامج الصوت لإعدادات الصوت.

LAN

شريحة Realtek 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)

فتحات التوسعة

فتحة PCI Express x16 واحدة (PCIEX16)، مدمجة في وحدة المعالجة المركزية:

- معالجات AMD Ryzen 7000 Series/ معالجات Ryzen 9000 Series تدعم وضع PCIe 4.0 x16

- معالجات AMD Ryzen 8000 Series-Phoenix 1 تدعم وضع PCIe 4.0 x8

- معالجات AMD Ryzen 8000 Series-Phoenix 2 تدعم وضع PCIe 4.0 x4

* فتحة PCIEX16 يمكنها فقط دعم بطاقة رسوميات أو SSD NVMe. إذا كان من المقرر تثبيت بطاقة رسوميات واحدة فقط، فتأكد من تثبيتها في فتحة PCIEX16.

مجموعة الشرائح:

- فتحة PCI Express x1 واحدة، تدعم PCIe 3.0 وتعمل بسرعة x1 (PCIEX1)

واجهة التخزين

1 موصل M.2 (M2A_CPU)، مدمج في وحدة المعالجة المركزية، يدعم المقبس 3، مفتاح M، النوع 2580 SSDs:

- معالجات AMD Ryzen 7000 Series/ معالجات Ryzen 9000 Series تدعم PCIe 4.0 x4/x2 SSDs

- معالجات AMD Ryzen 8000 Series-Phoenix 1 تدعم PCIe 4.0 x4/x2 SSDs

- معالجات AMD Ryzen 8000 Series-Phoenix 2 تدعم PCIe 4.0 x4/x2 SSDs

1 موصل M.2 (M2C_SB)، مدمج في مجموعة الشرائح، يدعم المقبس 3، مفتاح M، النوع 22110/2280 PCIe 4.0 x4/x2 SSDs

4 منافذ SATA موصلات 6 جيجابت/ثانية

دعم RAID 0 وRAID 1 وRAID 10 لأجهزة تخزين NVMe SSD

دعم RAID 0 وRAID 1 وRAID 10 لأجهزة تخزين SATA

USB

وحدة المعالجة المركزية:

- منفذ USB Type-C واحد على اللوحة الخلفية، مع دعم USB 3.2 Gen 1

- منفذ USB 3.2 Gen 1 واحد على اللوحة الخلفية

- منفذ USB 2.0/1.1 واحد على اللوحة الخلفية

شريحة المعالج:

- منفذان USB 3.2 Gen 1 على اللوحة الخلفية

- منفذ USB Type-C واحد مع دعم USB 3.2 Gen 1، متوفر من خلال موصل USB الداخلي

- منفذان USB 3.2 Gen 1 متوفران من خلال موصل USB الداخلي

- 5 منافذ USB 2.0/1.1 (منفذ واحد على اللوحة الخلفية، 4 منافذ متوفرة من خلال موصلات USB الداخلية)

موصلات الإدخال/الإخراج الداخلية

1 موصل طاقة رئيسي ATX مكون من 24 سنًا

1 موصل طاقة ATX 12 فولت مكون من 8 سنون

1 موصل مروحة وحدة المعالجة المركزية

2 موصل مروحة النظام

2 موصل شريط LED قابل للعنونة

1 موصل شريط LED RGB

2 موصل M.2 Socket 3

4 موصلات SATA 6Gb/s

1 موصل لوحة أمامية

1 موصل صوت لوحة أمامية

1 موصل USB Type-C، مع دعم USB 3.2 Gen 1

1 موصل USB 3.2 Gen 1

2 موصل USB 2.0/1.1

1 موصل وحدة Trusted Platform Module (لوحدة GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 فقط)

1 زر Q-Flash Plus

1 وصلة إعادة تعيين

1 وصلة مسح CMOS

موصلات اللوحة الخلفية

1 منفذ لوحة مفاتيح/ماوس PS/2

1 منفذ USB Type-C، مع USB دعم 3.2 Gen 1

3 منافذ USB 3.2 Gen 1

2 منفذ USB 2.0/1.1

1 منفذ HDMI

2 منفذ DisplayPort

1 منفذ RJ-45

3 مقابس صوت

وحدة تحكم الإدخال/الإخراج

شريحة وحدة تحكم الإدخال/الإخراج iTE

مراقبة الأجهزة

كشف الجهد

كشف درجة الحرارة

كشف سرعة المروحة

تحذير فشل المروحة

التحكم في سرعة المروحة

* يعتمد دعم وظيفة التحكم في سرعة المروحة على المروحة التي تقوم بتثبيتها.

BIOS

1 فلاش 256 ميجابت

استخدام BIOS AMI UEFI المرخص

PnP 1.0a، DMI 2.7، WfM 2.0، SM BIOS 2.7، ACPI 5.0

الميزات الفريدة

دعم مركز التحكم GIGABYTE (GCC)

* قد تختلف التطبيقات المتاحة في GCC حسب طراز اللوحة الأم. قد تختلف أيضًا الوظائف المدعومة لكل تطبيق حسب مواصفات اللوحة الأم.

دعم Q-Flash

دعم Q-Flash Plus

البرامج المجمعة

Norton Internet Security (إصدار OEM)

برنامج إدارة عرض النطاق الترددي للشبكة المحلية

نظام التشغيل

دعم Windows 11 64 بت

دعم Windows 10 64 بت

عامل الشكل

عامل الشكل Micro ATX؛ 24.4 سم × 24.4 سم
