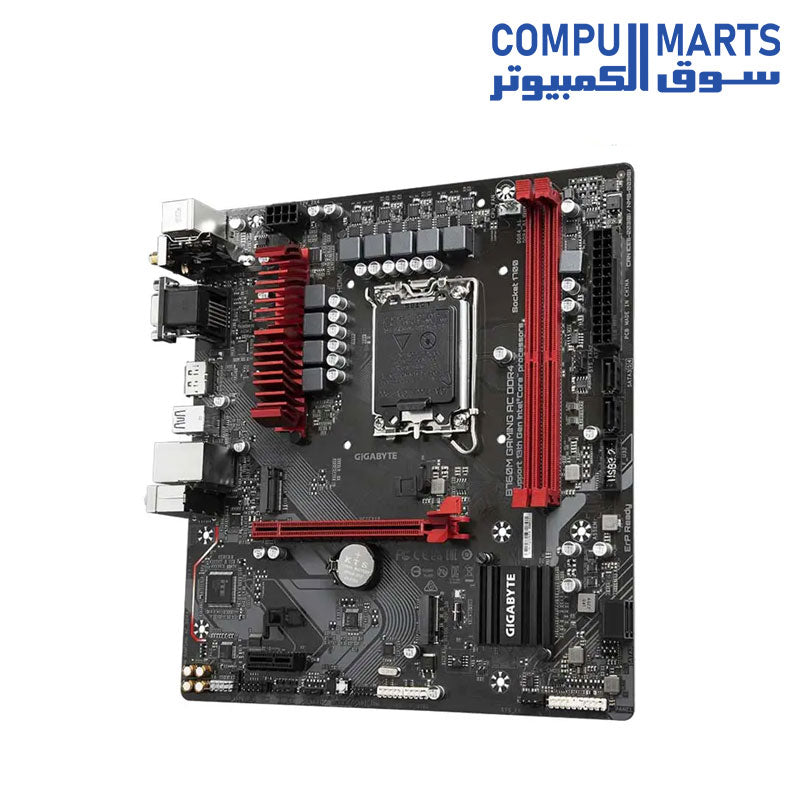

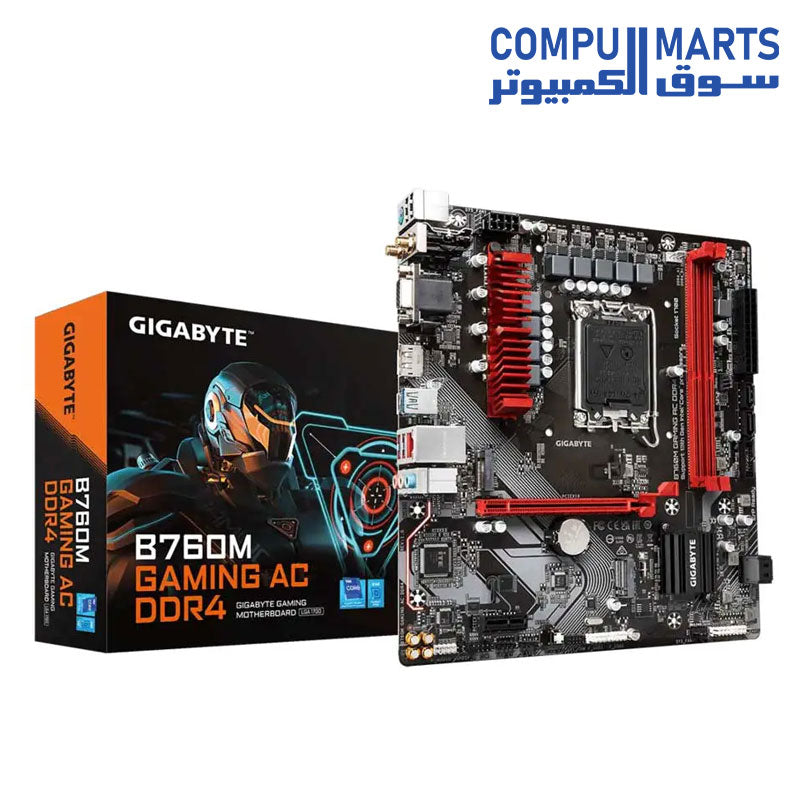

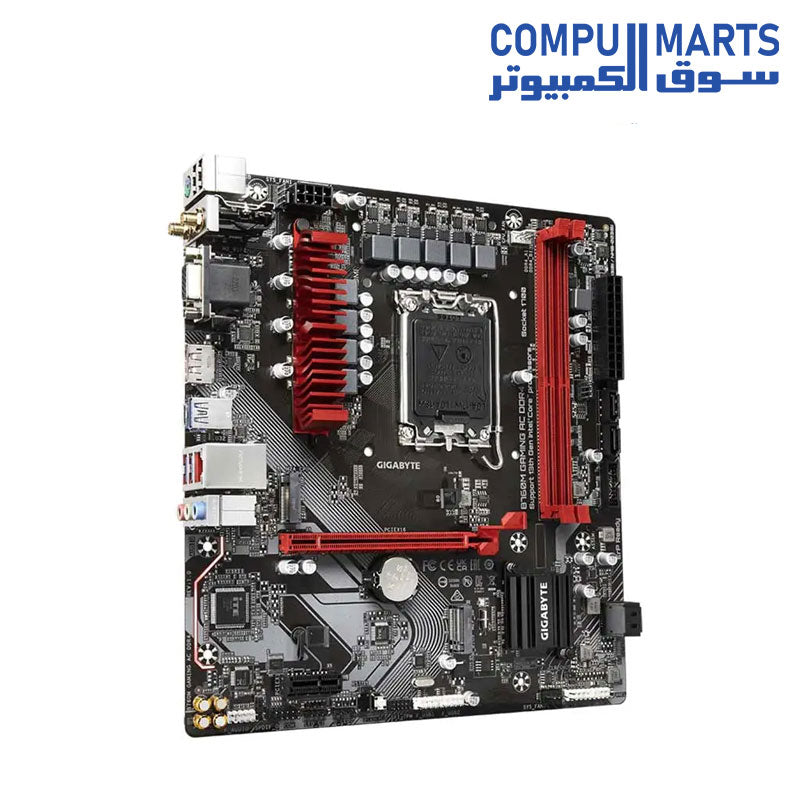

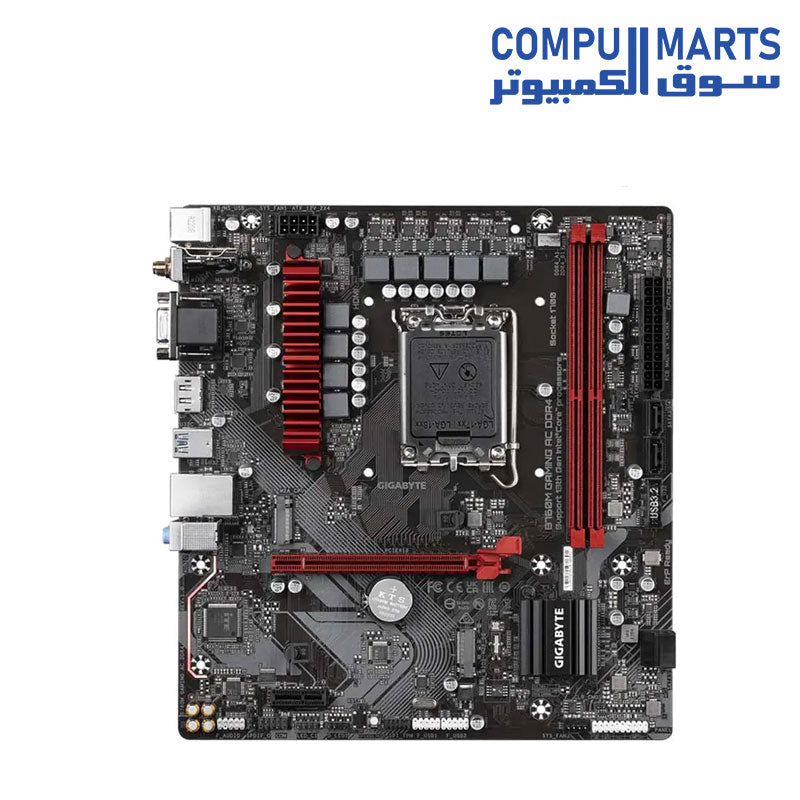

لوحة أم GIGABYTE B760M GAMING AC DDR4

• مقبس Intel LGA 1700: يدعم معالجات الجيل الثالث عشر والثاني عشر

• أداء لا مثيل له: تقنية VRM الرقمية الهجينة 6 + 2 + 1 طور

• ذاكرة DDR4 ثنائية القناة: دعم وحدات ذاكرة XMP بواقع DIMM × 2

• تخزين الجيل التالي: موصلين M.2 بمعيار PCIe 4.0 × 4

• EZ-Latch: فتحة PCIe 4.0 × 16 بتصميم سريع التحرير

• شبكات سريعة: 2.5 جيجابت في الثانية LAN و Wi-Fi 802.11ac

• اتصال واسع النطاق: USB-C خلفي 5 جيجابت في الثانية ، DisplayPort ، HDMI ، D-Sub

• Smart Fan 6: يشتمل على مستشعرات متعددة لدرجة الحرارة ، ورؤوس توصيل مروحة هجينة مع خاصية إيقاف المروحة

• Q-Flash Plus: تحديث BIOS دون تثبيت وحدة المعالجة المركزية والذاكرة وبطاقة الرسومات

ملاحظات للتقنيين:

• وحدة المعالجة المركزية (CPU): مقبس LGA1700: يدعم معالجات Intel Core ، Pentium Gold و Celeron من الجيل الثالث عشر والثاني عشر. يختلف مخبأ L3 حسب وحدة المعالجة المركزية (يرجى الرجوع إلى "قائمة دعم وحدات المعالجة المركزية" لمزيد من المعلومات).

• الشرائح (Chipset): شرائح Intel B760 Express

• الذاكرة: يدعم DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s وحدة ذاكرة

• فتحتان DDR4 DIMM تدعمان ما يصل إلى 64 جيجا بايت (سعة 32 جيجا بايت لكل DIMM) من ذاكرة النظام

• هندسة ذاكرة ثنائية القناة

• دعم لوحدات ذاكرة ECC غير المؤقتة DIMM 1Rx8/2Rx8 (تعمل في وضع non-ECC)

• دعم لوحدات ذاكرة غير ECC غير المؤقتة DIMM 1Rx8/2Rx8/1Rx16

• دعم لوحدات ذاكرة Extreme Memory Profile (XMP)

• (يرجى الرجوع إلى "قائمة دعم الذاكرة" لمزيد من المعلومات)

الرسومات المتكاملة

• معالج رسومات مدمج: دعم Intel® HD Graphics

• منفذ D-Sub واحد، يدعم دقة تصل إلى 1920 × 1200 بكسل بمعدل 60 هرتز

• منفذ HDMI واحد، يدعم دقة تصل إلى 4096 × 2160 بكسل بمعدل 60 هرتز

  • يدعم إصدار HDMI 2.0 و HDCP 2.3

• منفذ DisplayPort واحد، يدعم دقة تصل إلى 4096 × 2304 بكسل بمعدل 60 هرتز

  • يدعم إصدار DisplayPort 1.2 و HDCP 2.3 (قد تختلف مواصفات الرسومات حسب دعم المعالج)

• يدعم توصيل ما يصل إلى 3 شاشات في نفس الوقت

الصوت

• شريحة صوت Realtek® Audio CODEC

• صوت عالي الدقة

• 2/4/5.1/7.1 قناة

  • يمكنك تغيير وظائف منفذ الصوت باستخدام برنامج الصوت. لتكوين صوت 7.1 قناة، انتقل إلى برنامج الصوت لإعدادات الصوت.

• يدعم مخرج S/PDIF Out

الشبكة

• شريحة شبكة Realtek® 2.5GbE LAN (2.5 جيجابت في الثانية / 1 جيجابت في الثانية / 100 ميجابت في الثانية)

وحدة الاتصال اللاسلكي

• AzureWave Wi-Fi AW-CB304NF (Realtek RTL8821CE)

• واي فاي 802.11a، b، g، n، ac، يدعم 2.4 / 5 جيجاهرتز ثنائي النطاق

• بلوتوث 4.2

• يدعم معيار واي فاي 11ac ومعدل بيانات يصل إلى 433 جيجابت في الثانية (قد يختلف معدل البيانات الفعلي حسب البيئة والمعدات)

فتحات التوسيع

• معالج:

  • فتحة PCI Express x16 واحدة، تدعم PCIe 4.0 وتعمل بسرعة x16

• الشريحة:

  • فتحة PCI Express x1 واحدة، تدعم PCIe 3.0 وتعمل بسرعة x1

واجهة التخزين

• معالج:

  • موصل M.2 واحد (مقبس 3، مفتاح M، نوع 2280 دعم PCIe 4.0 x4/x2 SSD) (M2A_CPU)

• الشريحة:

  • موصل M.2 واحد (مقبس 3، مفتاح M، نوع 2280 دعم PCIe 4.0 x4/x2 SSD) (M2P_SB)

  • 4 موصلات SATA 6 جيجابت في الثانية

  • يدعم RAID 0 و RAID 1 و RAID 5 و RAID 10 لأجهزة تخزين SATA

يو اس بي

• الشريحة:

  • منفذ USB Type-C واحد على اللوحة الخلفية، يدعم USB 3.2 Gen 1

  • 5 منافذ USB 3.2 Gen 1 (3 منافذ على اللوحة الخلفية، منفذين متاحين من خلال موصل USB الداخلي)

  • منفذين USB 2.0/1.1 على اللوحة الخلفية

• الشريحة + موزعات يو اس بي 2.0:

  • 4 منافذ USB 2.0/1.1 متوفرة من خلال موصلات USB الداخلية

موصلات الإدخال والإخراج الداخلية

(قائمة مفصلة بالموصلات الداخلية)

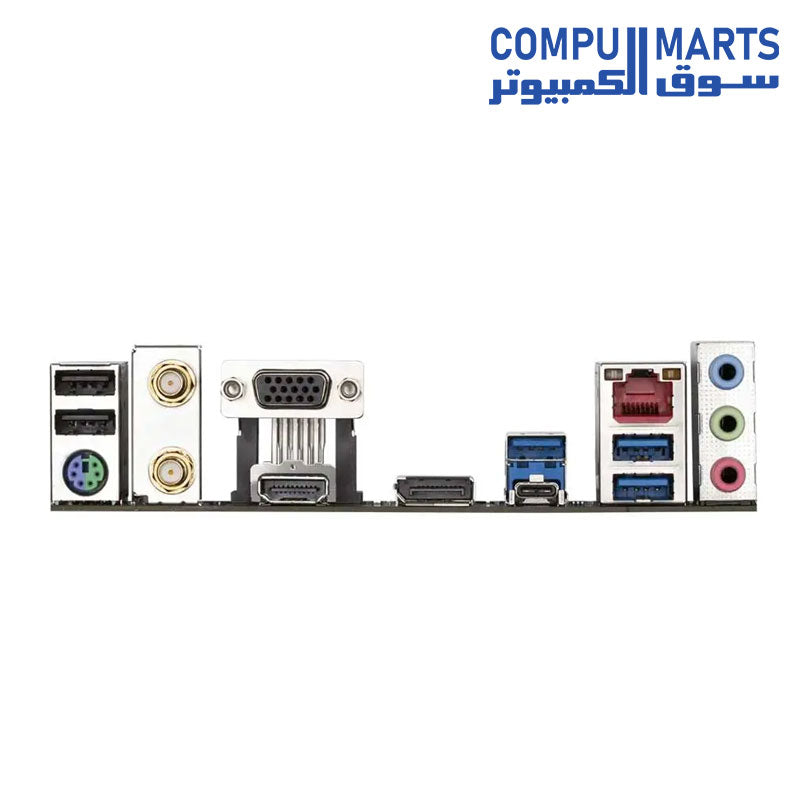

موصلات اللوحة الخلفية

(قائمة مفصلة بالموصلات الخلفية)

متحكم الإدخال والإخراج

• شريحة تحكم الإدخال والإخراج iTE

المراقبة الفنية (H/W Monitoring)

• كشف الجهد (Voltage detection): تتيح اللوحة الأم مراقبة الجهد الكهربائي لمكونات الكمبيوتر المختلفة مثل المعالج والذاكرة.

• كشف درجة الحرارة (Temperature detection): توفر اللوحة الأم نقاط مراقبة لقياس درجات حرارة المكونات المختلفة، مما يساعدك على تتبع حالة النظام ومنع ارتفاع درجة الحرارة المفرط.

• كشف سرعة المروحة (Fan speed detection): تتيح لك اللوحة الأم معرفة سرعة دوران المرواح المتصلة بها.

• كشف تدفق مبرد المياه (Water cooling flow rate detection): تُتيح هذه الميزة (إن وجدت) مراقبة تدفق المياه في نظام التبريد السائل بالكمبيوتر.

• تنبيه عطل المروحة (Fan fail warning): في حال توقف أي مروحة متصلة باللوحة الأم، ستقوم اللوحة بإصدار تنبيه تحذيري.

• تحكم سرعة المروحة (Fan speed control): يعتمد دعم هذه الميزة على نوع المروحة المُركبة. تتيح لك هذه الميزة التحكم في سرعة دوران المروحة يدويًا أو وفقًا لملف تعريف محدد مسبقًا.

النظام الأساسي للإدخال/الإخراج (BIOS)

• سعة فلاش 128 ميجابيت (1 x 128 Mbit flash): حجم الذاكرة المسؤولة عن تخزين إعدادات النظام الأساسي.

• استخدام BIOS مرخص من AMI UEFI: نوع الـ BIOS المستخدم في اللوحة الأم وهو متوافق مع معيار UEFI الذي يوفر واجهة مستخدم رسومية أفضل من واجهة الـ BIOS التقليدية.

• دعم معايير PnP 1.0a و DMI 2.7 و WfM 2.0 و SM BIOS 2.7 و ACPI 5.0: معايير اتصالات تسمح بتوافق أفضل بين المكونات المختلفة في الكمبيوتر.

ميزات خاصة

• دعم لمركز تحكم جيجابايت (GIGABYTE Control Center - GCC): برنامج يتيح لك التحكم في إعدادات اللوحة الأم والمكونات المتصلة بها مثل سرعة المروحة والإضاءة. تتوفر تطبيقات مختلفة في مركز التحكم، ويختلف دعم هذه التطبيقات حسب كل طراز من اللوحات الأم.

• دعم لـ Q-Flash: ميزة تسمح بتحديث الـ BIOS بسهولة من خلال محرك أقراص USB، دون الحاجة إلى تحميل وتشغيل نظام التشغيل.

• دعم لـ Q-Flash Plus: نسخة محسنة من ميزة Q-Flash توفر عملية تحديث BIOS أسرع وأكثر موثوقية.

البرامج المرفقة

• برنامج Norton Internet Security (نسخة OEM): برنامج أمان لحماية الكمبيوتر من الفيروسات والبرمجيات الخبيثة.

• برنامج إدارة نطاق عرض النقل بشبكة LAN: يساعدك على مراقبة وتحسين استخدام عرض النقل بشبكة LAN الخاصة بك.

نظام التشغيل

• دعم لنظام التشغيل Windows 11 64-bit.

• دعم لنظام التشغيل Windows 10 64-bit.

عامل الشكل

• عامل الشكل Micro ATX: مقاس اللوحة الأم وهو 24.4 سم × 22.5 سم.
