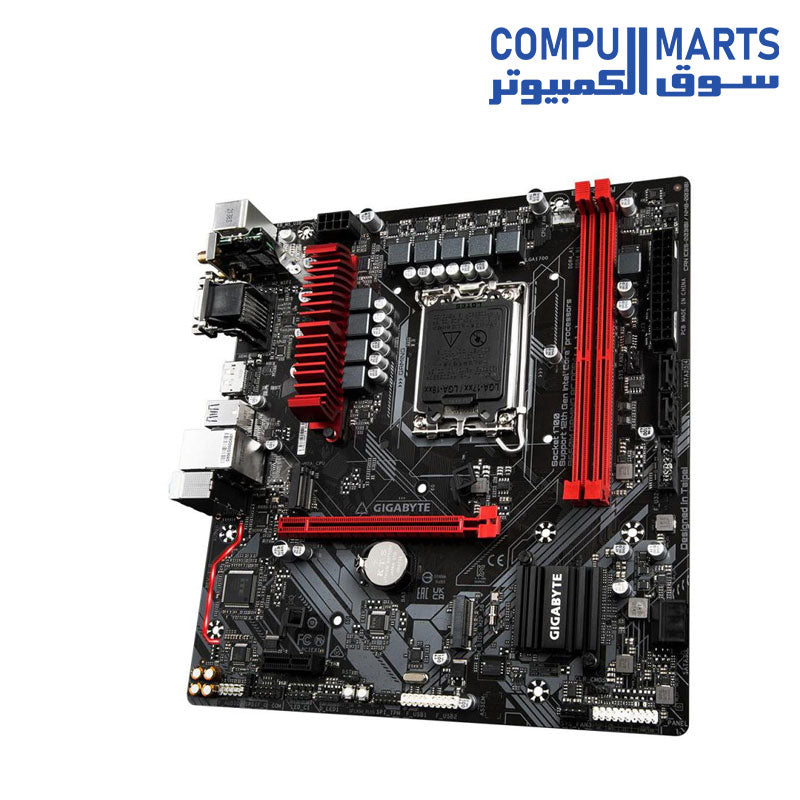

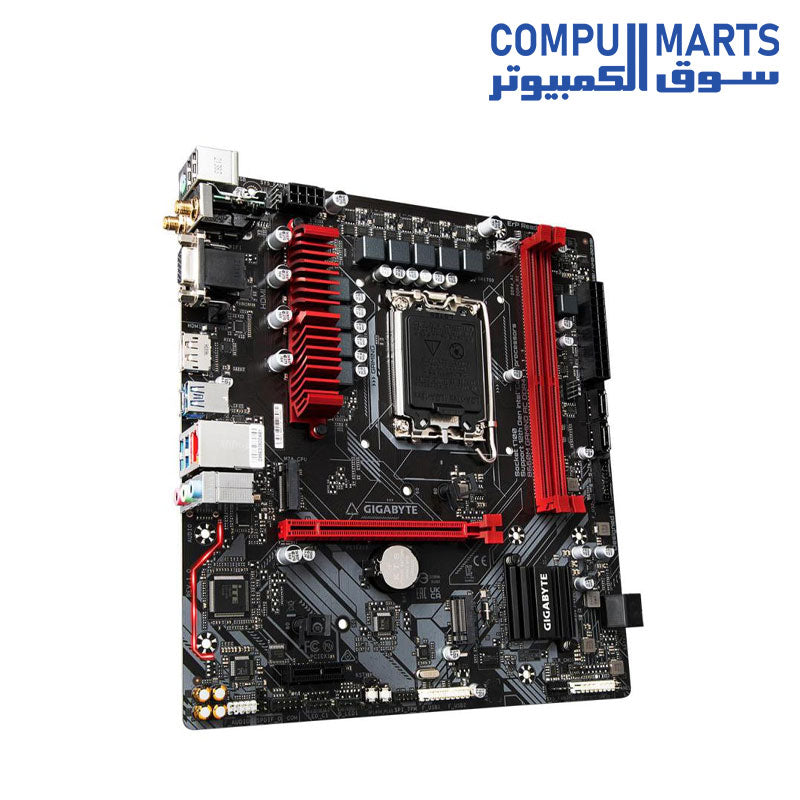

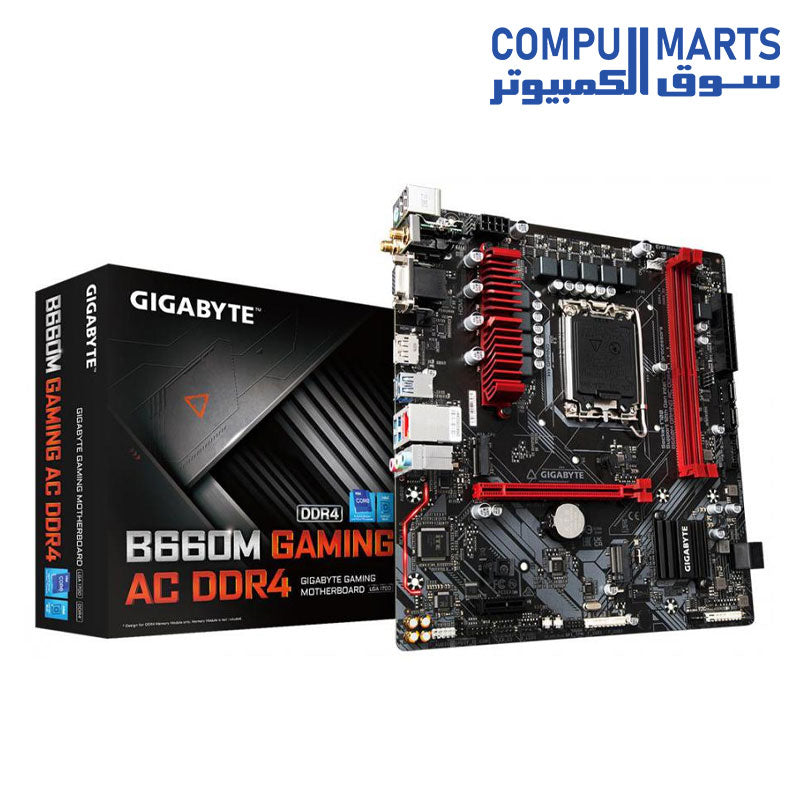

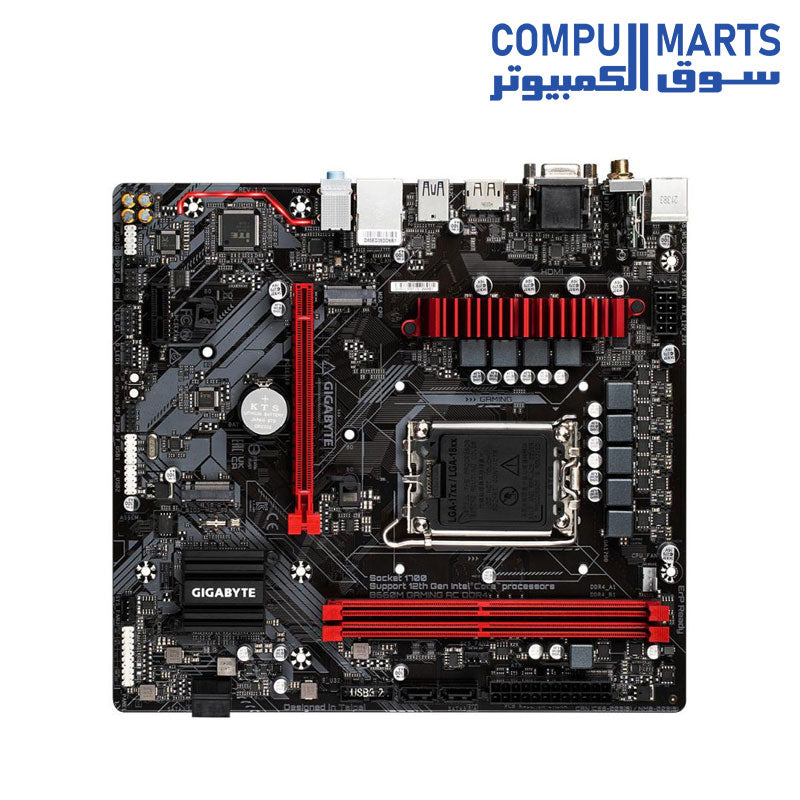

لوحة أم جيجابايت B660M GAMING AC DDR4 إنتل



لوحة أم جيجابايت B660M GAMING AC DDR4 إنتل

• ذاكرة DDR4 ثنائية القناة غير عازلة للخطأ وغير مخزنة، وتوفر فتحتين للذاكرة

• وحدة تنظيم جهد هجين رقمي 6+2+1 طور مع مبرّد MOS​

• منفذ LAN للألعاب بسرعة 2.5 جيجابت في الثانية مع إدارة عرض النطاق الترددي​​

• اتصال Wi-Fi 802.11ac وبلوتوث (BT) مع هوائي AERO​​

• موصلا M.2 NVMe PCIe 4.0 x4 فائق السرعة مزدوجان​

• منفذ USB 3.2 Gen 1 Type-C الخلفي للموصلات السريعة والمتنوعة​​

• مكثفات صوتية عالية الجودة وحماية من تداخل الصوت​

•

• اللوحة الأم Intel B660 GAMING مع وحدة تنظيم جهد هجين رقمي 6+2+1 طور مع مبرّد MOS، وفتحتي M.2 PCIe 4.0، ومنفذ LAN بسرعة 2.5 جيجابت في الثانية، واتصال لاسلكي 802.11ac، ومنفذ USB 3.2 Gen 1 Type-C خلفي، وتقنية RGB FUSION 2.0، وخاصية Q-Flash Plus

• Intel WIFI 802.11ac وبلوتوث (BT)

• منافذ VGA و HDMI و DisplayPort

• منفذ USB 3.2 Gen 1 Type-C خلفي

• منفذ LAN بسرعة 2.5 جيجابت في الثانية

• موصلا M.2 PCIe 4.0 x4

• بطاقة صوت

• صوت عالي الدقة 8 قنوات

• حماية من تداخل الصوت

• مكثفات صوتية عالية الجودة

• زر إعادة تشغيل النظام

• موصلات طاقة ثابتة

• موصل طاقة وحدة المعالجة المركزية 8 دبابيس

• تصميم وحدة تنظيم جهد هجين رقمي 6+2+1 طور

• ترانزستورات MOSFET منخفضة المقاومة بسحب 50 أمبير

• لوحة دوائر مطبوعة تدعم PCIe 4.0

• مكثفات عالية الجودة

• تدعم معالجات إنتل كور من الجيل الثاني عشر

• ذاكرة DDR4 ثنائية القناة، وتوفر فتحتين للذاكرة

• 4 منافذ SATA بسرعة 6 جيجابت في الثانية

• تصميم كامل بمعيار PCI Express 4.0

• فتحة PCIe 4.0 x16

• موصلا M.2 NVMe PCIe 4.0 x4

• نظام إضاءة RGB FUSION 2.0

• موصل شريط LED قابل للعنونة

• موصل LED RGB

• زر Q-FLASH Plus على اللوحة

الأداء:
تصميم Hybrid Digital VRM: يوفر استهلاكًا للطاقة أكثر نظافة وكفاءة مع أداء حراري أفضل، ما يضمن ثباتًا تحت ترددات معالج عالية وحمولة ثقيلة.
تصميم PCIe 4.0: يدعم معيار PCIe الأحدث لنقل البيانات بسرعة فائقة.
ذاكرة DDR4 XMP: يدعم وحدات ذاكرة DDR4 مع زيادة تردد التشغيل لتعزيز الأداء.
تكنولوجيا Smart Fan 6: تسمح بتحكم ذكي بالمراوح مع توازن بين الأداء والضوضاء.
تحسين نوى المعالج الهجينة: يستغل قدرات نوى المعالج المختلفة لتحسين الأداء بشكل عام.

تصميم تغذية هجينة 6+2+1: يضمن وصول طاقة مستقرة وكافية للمعالج.
ترانزستورات MOSFET عالية الكفاءة: تضمن تحويلًا للطاقة أكثر كفاءة مع أقل ضياع للطاقة.
مكثفات صلبة عالية الجودة: تضمن استجابة أفضل وتقلل التقلبات في التيار.
موصل طاقة معالج 8 دبابيس صلب: يوفر طاقة كافية حتى للمعالجات القوية.

الاتصال:
فتحتين M.2 يدعمان معيار PCIe 4.0: تتيح سرعة نقل بيانات فائقة لمحركات NVMe ومحولات Wi-Fi.
شبكة لاسلكية 802.11ac: توفر اتصالاً إنترنت أسرع ومستقرًا أكثر.
منفذ LAN بسرعة 2.5 جيجابت في الثانية: مثالي للاتصالات السلكية عالية السرعة.
منفذ USB 3.2 Gen 1 Type-C: يسمح بتوصيل العديد من الأجهزة الخارجية الحديثة.
صوت Hi-Fi: يوفر تجربة صوتية عالية الجودة للمستخدمين.

التخصيص:
RGB FUSION 2.0: يسمح بتحكم كامل في إضاءة اللوحة الأم وتخصيصها بحسب رغبتك.
BIOS UEFI: يوفر واجهة BIOS سهلة الاستخدام لتخصيص إعدادات اللوحة الأم.
برنامج EASY TUNE: يتيح زيادة تردد التشغيل وتخصيص إعدادات المعالج بسهولة.
عارض معلومات النظام: يوفر معلومات فورية عن حالة النظام.

• متانة فائقة: مكونات مصنّوعة بعناية تضمن عمرًا طويلاً للوحة الأم.

• تحديث BIOS سهل مع Q-Flash Plus: لا حاجة لتثبيت المعالج والذاكرة والبطاقة الرسومية، قم فقط بتحميل ملف BIOS الجديد على قرص USB واضغط على الزر المخصص.

• دعم لأحدث معالجات Intel: متوافقة مع معالجات الجيل الثالث عشر من Core والجيل الثاني عشر من Core و Pentium Gold و Celeron من Intel.

• ذاكرة DDR4 سريعة: تدعم حتى DDR4 5333 (مع رفع تردد التشغيل) مع ذاكرة DIMM المزدوجة بسعة تصل إلى 64 جيجابايت.

• خيارات رسوميات متعددة: تدعم الرسوميات المتكاملة من Intel مع منافذ D-Sub و HDMI و DisplayPort.

• صوت عالي الدقة: يدعم محول الترميز الصوتي Realtek Audio CODEC صوتًا 2/4/5.1/7.1 قناة.

• مقبس LGA1700: يدعم معالجات Intel Core من الجيل الثالث عشر والثاني عشر ومعالجات Pentium Gold و Celeron.

• شرائح: شرائح Intel B660 Express

• الذاكرة: تدعم DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200/3000/2933/2666/2400/2133 MT/s

• 2 فتحة DIMM DDR4 تدعمان ما يصل إلى 64 جيجابايت (سعة 32 جيجابايت لكل DIMM) من ذاكرة النظام

• هيكل ذاكرة مزدوج القناة

• دعم لوحدات ذاكرة ECC Un-buffered DIMM 1Rx8/2Rx8 (تعمل في وضع non-ECC)

• دعم لوحدات ذاكرة non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16

• دعم لوحدات ذاكرة Extreme Memory Profile (XMP)

• رسوميات مدمجة: معالج رسوميات مدمج Intel HD Graphics مع منافذ:

  • منفذ D-Sub يدعم دقة قصوى 1920x1200 بمعدل تحديث 60 هرتز

  • منفذ HDMI يدعم دقة قصوى 4096x2160 بمعدل تحديث 60 هرتز

  • يدعم إصدار HDMI 2.1 و HDCP 2.3.

  • يدعم منافذ HDMI 2.1 TMDS المتوافقة

  • منفذ DisplayPort يدعم دقة قصوى 4096x2304 بمعدل تحديث 60 هرتز

  • يدعم إصدار DisplayPort 1.2 و HDCP 2.3

• دعم حتى 3 شاشات في نفس الوقت

• صوت: Realtek Audio CODEC صوت عالي الدقة 2/4/5.1/7.1 قناة

شبكة LAN:

• شريحة Realtek 2.5GbE LAN (سرعة 2.5 جيجابت بالثانية / 1 جيجابت بالثانية / 100 ميغابت بالثانية)

وحدة الاتصال اللاسلكية:

الموديل الأول:

• Intel Wi-Fi AC 3168 (PCB rev. 1.0)

• دعم معايير WIFI 802.11a/b/g/n/ac على ترددي 2.4/5 جيجابت هرتز (ثنائي النطاق)

• بلوتوث 4.2

• سرعة نقل بيانات تصل إلى 433 ميغابت بالثانية

• قد تختلف السرعة الفعلية حسب البيئة والمعدات

الموديل الثاني:

• Intel Wi-Fi AC 9560 (PCB rev. 1.1)

• دعم معايير WIFI a, b, g, n, ac على ترددي 2.4/5 جيجابت هرتز (ثنائي النطاق)

• بلوتوث 5.1

• دعم لمعيار 11ac 160MHz وسرعة نقل بيانات تصل إلى 1.73 ميغابت بالثانية

• قد تختلف السرعة الفعلية حسب البيئة والمعدات

الفتحات:

• فتحة PCI Express x16 واحدة، تعمل بسرعة x16 (متوافقة مع معيار PCI Express 4.0)

• فتحة PCI Express x1 واحدة (متوافقة مع معيار PCI Express 3.0)

واجهة التخزين:

• المعالج:

  • موصل M.2 واحد (Socket 3، M key، type 2260/2280، يدعم SSD بمعيار PCIe 4.0 x4/x2) (M2A_CPU)

• الشريحة:

  • موصل M.2 واحد (Socket 3، M key، type 2260/2280، يدعم SSD بمعيار PCIe 4.0 x4/x2) (M2P_SB)

  • 4 موصلات SATA 6Gb/s

  • دعم لتقنيات RAID 0, RAID 1, RAID 5, و RAID 10

  • جاهزة لتسريع النظام باستخدام ذاكرة Intel Optane

  • ملاحظة: يمكن تفعيل تسريع النظام باستخدام ذاكرة Intel Optane فقط على موصلي M.2 المدعومين من الشريحة

 منافذ USB:

• الشريحة:

  • منفذ USB Type-C واحد على اللوحة الخلفية يدعم USB 3.2 Gen 1

  • 5 منافذ USB 3.2 Gen 1 (3 منافذ على اللوحة الخلفية، 2 منفذ متاحان من خلال موصل USB الداخلي)

  • 2 منفذ USB 2.0/1.1 على اللوحة الخلفية

• الشريحة + مِحورين USB 2.0:

  • 4 منافذ USB 2.0/1.1 متاحة من خلال موصلات USB الداخلية

موصلات داخلية:

• موصل طاقة رئيسي ATX 24-pin

• موصل طاقة ATX 12V 8-pin

• موصل مروحة المعالج

• 3 موصلات مراوح النظام

• موصل شريط LED قابل للعنونة

• موصل شريط LED RGB

• موصلي M.2 Socket 3 اثنان

• 4 موصلات SATA 6Gb/s

• موصل لوحة أمامية

• موصل صوت لوحة أمامية

• موصل USB 3.2 Gen 1

• موصلي USB 2.0/1.1 اثنان

• موصل Trusted Platform Module (لـوحدة GC-TPM2.0 SPI/GCTPM2.0 SPI 2.0 فقط)

• موصل منفذ تسلسلي

• موصل S/PDIF خارجي

• زر Q-Flash Plus

• زر إعادة التشغيل

• وصلة إعادة التشغيل

• وصلة مسح CMOS

• جميع موصلات المروحة تدعم AIO_Pump و Pump والمراوح عالية الأداء بقدرة تصل إلى 2A/12V 24W.

• 2 منفذ USB 2.0/1.1

• منفذ واحد للوحة مفاتيح / ماوس PS/2

• موصلا هوائي SMA (1T1R)

• منفذ D-Sub

• منفذ HDMI

• منفذ DisplayPort

• 3 منافذ USB 3.2 من الجيل الأول

• منفذ USB Type-C واحد يدعم USB 3.2 من الجيل الأول

• منفذ RJ-45

• 3 موصلات صوت

معالج الإدخال والإخراج:

• معالج إدخال/إخراج iTE

• مراقبة الأجهزة:

  • كشف الفولطية

  • قياس درجة الحرارة

  • كشف سرعة المروحة

  • تحذير من تعطل المروحة

  • التحكم في سرعة المروحة

  • يرجى ملاحظة أن دعم ميزة التحكم في سرعة المروحة يعتمد على المبرد الذي تقوم بتثبيته.

الـ BIOS:

• فلاش 256 ميجابيت

• استخدام AMI UEFI BIOS مرخص

• PnP 1.0a ، DMI 2.7 ، WfM 2.0 ، SM BIOS 2.7 ، ACPI 5.0

مميزات فريدة:

• دعم تطبيق APP Center

  • قد تختلف التطبيقات المتوفرة في APP Center حسب طراز اللوحة الأم. كما تختلف الوظائف المدعومة لكل تطبيق اعتمادًا على مواصفات اللوحة الأم.

• الـ BIOS:

  • EasyTune

  • RGB Fusion

  • النسخ الاحتياطي الذكي

  • عارض معلومات النظام

• دعم Q-Flash Plus

• دعم Q-Flash

• دعم Xpress Install

البرامج المضمنة:

• Norton Internet Security (نسخة OEM)

• أداة Realtek Gaming LAN Bandwidth Control

نظام التشغيل:

• يدعم Windows 11 64 بت

• يدعم Windows 10 64 بت

شكل اللوحة:

• عامل شكل Micro ATX ؛ 24.4 سم × 22.5 سم
