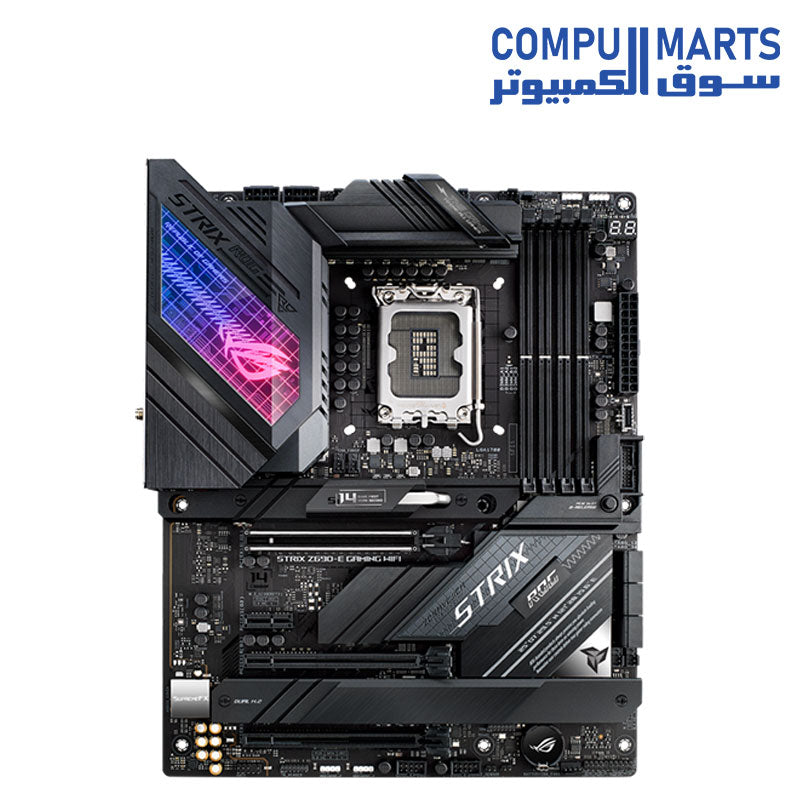

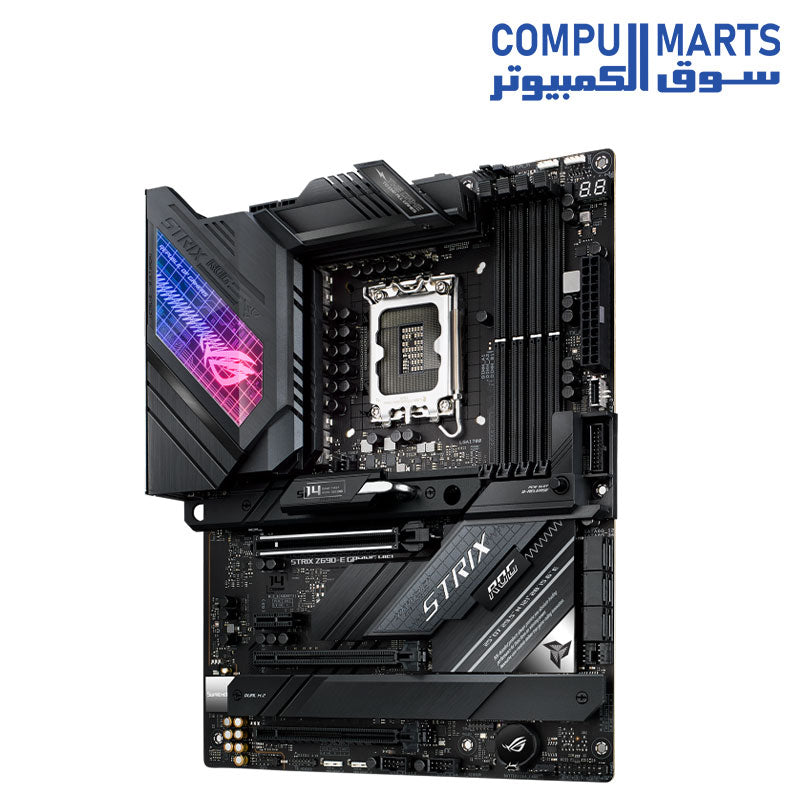

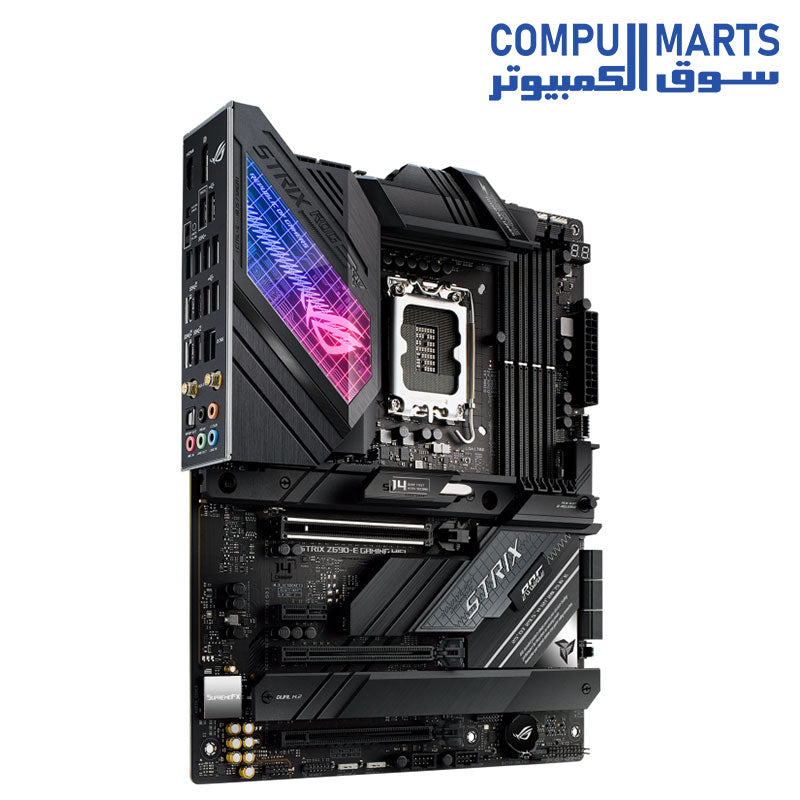

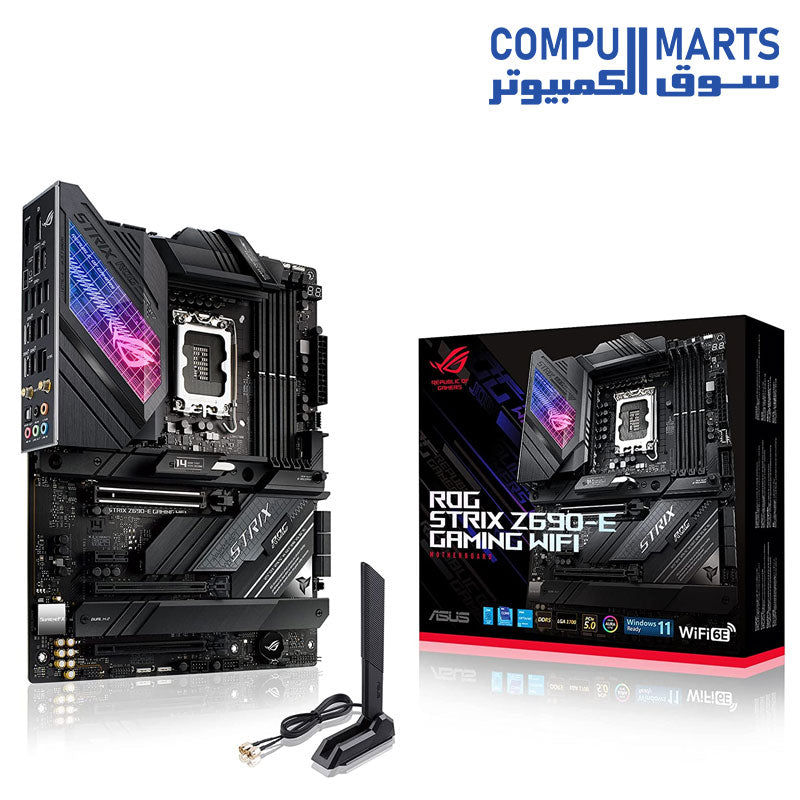

اللوحة الأم ASUS ROG STRIX Z690-E GAMING WIFI

اللوحة الأم ASUS ROG STRIX Z690-E GAMING WIFI

مقبس Intel LGA 1700: متوافق مع معالجات Intel Core من الجيل الثالث عشر و الثاني عشر و معالجات Pentium Gold و Celeron

حل طاقة مثالي: مرحلتي طاقة 18+1 مع موصلات طاقة ProCool II 8+8 و ملفات خنق عالية الجودة و مكثفات متينة لدعم المعالجات متعددة النوى

تصميم حراري مُحسَّن: غطاء I/O مُدمج ومبددات حرارية VRM مع وسادة حرارية عالية التوصيل ، وأنبوب حراري على شكل حرف L ، ومبدد M.2 Combo-Sink لفتحة M.2 PCIe 5.0 ومبددات حرارية M.2 لفتحتي M.2

شبكات عالية الأداء: Intel WiFi 6E (802.11ax) و Intel 2.5 Gb Ethernet مع ASUS LANGuard

أفضل اتصال للألعاب: يدعم مخرجي HDMI 2.1 و DisplayPort 1.4 ، وخمسة فتحات M.2 (بما في ذلك اثنان على بطاقة ROG Hyper M.2 المرفقة) بالإضافة إلى USB 3.2 Gen 2x2 Type-C

تحكم ذكي: نظام ASUS الحصري لرفع تردد التشغيل AI ، و تبريد AI ، وشبكات AI ، وإلغاء الضوضاء ثنائي الاتجاه AI لتبسيط الإعداد وتحسين الأداء

تصميم مناسب لمحبي التجميع بأنفسهم: زر تحرير فتحة PCIe ، و M.2 Q-Latch ، ودرع I/O مُثبت مُسبقًا ، وزر BIOS FlashBack ، وزر Clr CMOS

تخصيص لا مثيل له: إضاءة ASUS-exclusive Aura Sync RGB ، بما في ذلك رأس RGB وثلاثة رؤوس قابلة للعنونة من الجيل الثاني

صوت ألعاب رائد في الصناعة: ALC4080 مع مضخم صوت Savitech SV3H712 ، بالإضافة إلى DTS Sound Unbound و Sonic Studio III

برامج شهيرة: إصدار تجريبي مجاني لمدة 60 يومًا من AIDA64 Extreme و لوحة معلومات UEFI BIOS سهلة الاستخدام مع MemTest86 المدمج

مصممة لأداء الألعاب مواصفات الأداء لـ ROG Strix Z690-E Gaming WiFi

مقبس Intel LGA 1700 لمعالجات Intel Core من الجيل الثالث عشر و الثاني عشر و معالجات Pentium Gold و Celeron

الفتحات والتوسعة:

• 1 فتحة PCIe 5.0 x16 SafeSlot (x16 أو x8) [معالج] توفر هذه الفتحة أحدث معايير الاتصال لمكونات الأداء العالي مثل بطاقات الرسومات.

• 1 فتحة PCIe 4.0 x16 (x4 أو x4/x4) [شرائح] مناسبة للوحدات التخزينية عالية السرعة وبطاقات الشبكة عالية الأداء.

• 1 فتحة PCIe 3.0 x16 (x4) [شرائح] تتيح إضافة بطاقات توسعة متوافقة مع واجهة PCIe 3.0.

• 1 فتحة PCIe 3.0 x1 [شرائح] مثالية للبطاقات الصوتية أو بطاقات الشبكة الأقل تطلبًا.

الطاقة والذاكرة:

• 18+1 طبقة طاقة تضمن ثباتية النظام حتى تحت تطبيقات الألعاب الثقيلة.

• 4 منافذ DIMM تدعم ذاكرة DDR5-6400 (مع ميزة رفع التردد) لضمان أداء سلس.

• نظام قنوات ذاكرة مزدوجة للاستفادة الكاملة من سرعة الذاكرة.

حافظات M.2:

• 3 حفظه M.2 مدمجة:

  • 1 موصل M.2 2242-22110 (PCIe 5.0 x4)

  • 1 موصل M.2 2242-22110 (PCIe 4.0 x4)

  • 1 موصل M.2 2242-2280 (PCIe 4.0 x4 و SATA)

• 2 حفظه M.2 إضافية على بطاقة ROG Hyper M.2:

  • 2 موصل M.2 2242-22110 (PCIe 4.0 x4)

التبريد الشامل:

• مشفِت متكامل للمشتت الحراري للمدخلات والمخرجات ووحدة تنظيم الجهد (VRM)

• مشفِت مزدوج M.2

• مشفِتان M.2 إضافيتان

• موصل مضخة AIO

• مشفِت شرائح

• عدد متعدد من موصلات مراوح PWM رباعية الدبابيس

غمر الألعاب الكامل:

• إضاءة Aura في منطقة المدخلات والمخرجات

• بطاقة صوت ALC4080 ومضخم صوت Savitech SV3H712 AMP

• تقنية كشف الممانعة للمخرجات والسماعات عالية الجودة

• حماية SupremeFX

• برامج Sonic Studio III و Sonic Studio Virtual Mixer

• تقنية Sonic Radar III

• تقنية DTS Sound Unbound

• إلغاء ضوضي ثنائي الاتجاه بمساعدة الذكاء الاصطناعي

اتصال شامل

• منفذ HDMI واحد

• منفذ Display Port واحد

• 4 منافذ USB 2.0

• زر مسح CMOS

• زر BIOS FlashBack

• 4 منافذ USB 3.2 Gen 1

• 3 منافذ USB 3.2 Gen 2

• 2 منفذ USB 3.2 Gen 2 Type-A + 1 منفذ USB 3.2 Gen 2 Type-C

• منفذ واحد USB 3.2 Gen 2x2

• بطاقة شبكة Intel 2.5Gb Ethernet

• Intel Wi-Fi 6E

• مخرج صوت بصري واحد S/PDIF

• مداخل صوت مطلية بالذهب

• منفذ USB 3.2 Gen 2x2 Type-C واحد

• 2 منفذ USB 3.2 Gen 1

• 6 منافذ SATA 6Gb/s

• موصل Thunderbolt

أداء PCIe:

تحتوي اللوحة على فتحة PCIe 5.0 M.2 توفر ضعف سرعة PCIe 4.0، بالإضافة إلى فتحتين إضافيتين بمعيار PCIe 4.0، وفتحتين أخريين متوفرتين على بطاقة ROG Hyper M.2 المرفقة، مما يمنح ROG Strix Z690-E Gaming WiFi نطاق ترددي قوي للمعالج ومجموعة الشرائح لتوفير أحدث تقنيات نقل البيانات، و Intel NVM Express RAID، وخيارات محركات الأقراص عالية السعة التي تتفوق على محركات الأقراص الصلبة التقليدية المستندة إلى SATA.

تصميم ROG المميز:

تمنح شاشة أكريليك مضاءة خصيصًا على غطاء المدخلات والمخرجات الوهم بأن لوحة الدائرة مرئية أسفل شعار ROG باللون RGB. وفي الوقت نفسه، يوفر نمط الشبكات والخطوط المائلة، ولمسات اللمعان العاكس، وشعار ROG المصنوع من الجلد مجموعة متنوعة من نسيج السطح المصنوع بعناية. وأخيرًا وليس آخرًا، فإن نمط الإضاءة المميز المدمج في مبرد M.2 Combo-Sink يكمل جولة ملونة في عالم ROG.

المعالج:

• مقبس Intel Socket LGA1700 يدعم معالجات الجيل الثالث عشر والجيل الثاني عشر من Intel Core و Pentium Gold و Celeron

• يدعم تقنية Intel Turbo Boost 2.0 وتقنية Intel Turbo Boost Max 3.0

ملحوظة: يعتمد دعم تقنية Intel Turbo Boost Max 3.0 على أنواع المعالج.

مجموعة الشرائح: Z690

الذاكرة

• يدعم حتى 4 وحدات DIMM بحد أقصى 128 جيجا بايت لكل منها، وذاكرة DDR5 بترددات 6400(رفع تردد)/ 6200(رفع تردد)/ 6000(رفع تردد)/ 5800(رفع تردد)/ 5600(رفع تردد)/ 5400(رفع تردد)/ 5200(رفع تردد)/ 5000(رفع تردد)/ 4800 غير مزودة بخاصية تصحيح الأخطاء (ECC) وغير مخزنة مؤقتًا.

• بنية ذاكرة ثنائية القنوات.

• تدعم ملف تعريف ذاكرة إكستريم من إنتل (XMP).

• تقنية OptiMem II للذاكرة.

الرسومات

• منفذ DisplayPort واحد.

• منفذ HDMI واحد.

• يدعم دقة 8K بمعدل عرض 60 هرتز وفقًا لمواصفات DisplayPort 1.4.

• يدعم دقة 4K بمعدل عرض 60 هرتز وفقًا لمواصفات HDMI 2.1.

المنافذ التوسعية

• متوافقة مع معالجات إنتل من الجيلين 13 و 12.

• منفذ PCIe 5.0 x16 واحد.

• شريحة Z690 من إنتل.

• منفذ PCIe 4.0 x16 واحد (يدعم وضع x4 أو وضع x4/x4 لبطاقة ROG HYPER M.2).

• منفذ PCIe 3.0 x16 واحد (يدعم وضع x4).

• منفذ PCIe 3.0 x1 واحد.

• عندما يكون منفذ M.2_1 مشغولًا بقرص SSD، سيعمل منفذ PCIEX16(G5)_1 بسرعة x8 فقط.

• تدعم ذاكرة إنتل Optane سلسلة H على منفذ PCIe المتصل بـ PCH.

التخزين

• تدعم 3 منافذ M.2 و 6 منافذ SATA 6Gb/s.

• متوافقة مع معالجات إنتل من الجيلين 13 و 12.

• منفذ M.2_1 (مفتاح M)، من نوع 2242/2260/2280/22110 (يدعم وضع PCIe 5.0 x4).

  • تدعم معالجات إنتل من الجيلين 13 و 12 وضع PCIe 5.0 x4.

• منفذ M.2_2 (مفتاح M)، من نوع 2242/2260/2280/22110 (يدعم وضع PCIe 4.0 x4).

  • تدعم معالجات إنتل من الجيلين 13 و 12 وضع PCIe 4.0 x4.

• منفذ Hyper M.2_1 (مفتاح M) عبر بطاقة Hyper M.2، من نوع 2242/2260/2280/22110 (يدعم وضع PCIe 4.0 x4).

  • تدعم معالجات إنتل من الجيلين 13 و 12 وضع PCIe 4.0 x4.

• شريحة Z690 من إنتل.

• منفذ M.2_3 (مفتاح M)، من نوع 2242/2260/2280 (يدعم وضع PCIe 4.0 x4 ووضع SATA).

• منفذ Hyper M.2_1 (مفتاح M) عبر بطاقة Hyper M.2، من نوع 2242/2260/2280/22110 (يدعم وضع PCIe 4.0 x4).

• منفذ Hyper M.2_2 (مفتاح M) عبر بطاقة Hyper M.2، من نوع 2242/2260/2280/22110 (يدعم وضع PCIe 4.0 x4).

• 6 منافذ SATA 6Gb/s.

  • تدعم تقنية Intel Rapid Storage تقنية RAID 0/1/5 لـ NVMe و RAID 0/1/5/10 لـ SATA.

تقنية تخزين إنتل السريعة تدعم ذاكرة إنتل أوبتان إتش سلسلة على منافذ إم.2 المتصلة بـ PCH.

عند تثبيت بطاقة ROG Hyper M.2 على موصل PCIEX16(G5)، يمكن لمُنْفذ Hyper M.2_1 فقط دعم وضع PCIe 4.0 x4. عند تثبيت بطاقة ROG Hyper M.2 على موصل PCIEX16(G3)، يمكن لمُنْفذ Hyper M.2_1 فقط دعم وضع PCIe 3.0 x4. عند تثبيت بطاقة ROG Hyper M.2 على موصل PCIEX16(G4)، يمكن لمُنْفذيْ Hyper M.2_1 و Hyper M.2_2 دعم وضع PCIe 4.0 x4.

عند تثبيت بطاقة ROG Hyper M.2 على موصل PCIEX16(G5) أو PCIEX16(G3)، سيتم تعطيل مُنْفذ Hyper M.2_2. عند تثبيت بطاقة ROG Hyper M.2 على موصل PCIEX16(G4)، يمكن لمُنْفذيْ Hyper M.2_1 و Hyper M.2_2 دعم وضع PCIe 4.0 x4.

لا يُدعم تكوين RAID ومحركات التمهيد على منافذ SATA6G_E1-2.

الشبكة:

• 1 كارت شبكة إيثرنت إنتل بسرعة 2.5 جيجابت

• ASUS LANGuard

اللاسلكي والبلوتوث:

• مُحَوِّل واي فاي 6E من إنتل

• "واي فاي 6E

• 2x2 واي فاي 6E (802.11 a/b/g/n/ac/ax)

• يدعم النطاق الترددي 2.4/5/6 جيجاهرتز*

• بلوتوث إصدار 5.2 مُستعد للبرامج

• قد تختلف اللوائح التنظيمية لـ WiFi 6E 6GHz بين البلدان، وستكون الوظيفة جاهزة في Windows 11 أو إصدار أحدث.

• ستكون وظيفة بلوتوث إصدار 5.2 جاهزة في Windows 11 أو إصدار أحدث."

المُنافذ USB:

• المُنافذ USB الخلفية: إجمالي 12 منفذًا

• 1 منفذ USB 3.2 Gen 2x2 (1 منفذ USB Type-C)

• 3 منافذ USB 3.2 Gen 2 (2 منفذ Type-A + 1 منفذ USB Type-C)

• 4 منافذ USB 3.2 Gen 1 (4 منافذ Type-A)

• 4 منافذ USB 2.0 (4 منافذ Type-A)

• المُنافذ USB الأمامية: إجمالي 7 منافذ

• 1 موصل USB 3.2 Gen 2x2 (يدعم USB Type-C)

• يدعم موصل USB 3.2 Gen 1 إضافيتين 2 منفذ USB 3.2 Gen 1

• يدعم موصلا USB 2.0 إضافيتين 4 منفذ USB 2.0

الصوت:

المنافذ الخارجية

1 منفذ HDMI 1 منفذ DisplayPort 1 وحدة Wi-Fi 1 بطاقة شبكة Intel I225-V 2.5 جيجابت 5 موصلات صوت مطلية بالذهب* 1 منفذ إخراج بصري S/PDIF 1 زر BIOS FlashBack 1 زر مسح CMOS

موصلات الإدخال والإخراج الداخلية

المراوح والتبريد

1 موصل مروحة وحدة المعالجة المركزية 4 سنون 1 موصل مروحة وحدة المعالجة المركزية اختيارية 4 سنون 1 موصل مضخة AIO 4 سنون 5 موصلات مروحة هيكل 4 سنون

الطاقة

1 موصل طاقة رئيسي 24 سنًا موصلان طاقة +12 فولت 8 سنون

التخزين

3 فتحات M.2 (مفتاح M) 6 منافذ SATA 6 جيجابت/ثانية

USB

1 موصل USB 3.2 Gen 2x2 (يدعم USB Type-C) 1 موصل USB 3.2 Gen 1 يدعم منفذين USB 3.2 Gen 1 إضافيين 2 موصل USB 2.0 يدعمان 4 منافذ USB 2.0 إضافية

ميزات خاصة

Engine Digi+‎ المتطورة

• مكثفات معدنية سوداء سعة 5 كيلو فولت تصميم ASUS Q

• قفل M.2 سريع

• تحرير فتحة PCIe سريع

• Q-DIMM

• مؤشرات LED للحالة (وحدة المعالجة المركزية [أحمر]، وحدة الذاكرة [أصفر]، بطاقة الرسومات [أبيض]، جهاز التشغيل [أصفر أخضر])

• فتحة سريعة

حل التبريد من ASUS

• لوحة خلفية لمشتت حراري M.2

• مشتت حراري M.2

ASUS EZ DIY

• زر BIOS FlashBack

• مؤشر LED لـ BIOS FlashBack

• زر مسح CMOS

• واقي ذراع مقبس وحدة المعالجة المركزية

• ProCool II

• درع إدخال/إخراج مُثبت مسبقًا

• منفذ SafeSlot: يوفر ثباتًا محسنًا للبطاقات الرسومية الثقيلة.

• SafeDIMM: يحمي الذاكرة من التلف المحتمل.

• إضاءة AURA Sync: مزامنة الإضاءة مع المكونات والمحيط المتوافقة.

• رأس AURA RGB: يدعم شرائط LED من نوع RGB قابلة للعنونة.

• رؤوس RGB من الجيل الثاني قابلة للعنونة: توفر تحكمًا أكثر دقة في التأثيرات الضوئية.

• ASUS HYDRANODE: يدعم اتصال مشغلات المراوح والمضخات.

• دعم مروحة شاسيه واحدة (CHA_FAN1P)*: للحصول على تدفق هواء مناسب.

• رأس TPM: يدعم وحدات TPM لتأمين النظام.

برامج خاصة من ROG:

• ROG CPU-Z: عرض معلومات تفصيلية عن المعالج.

• GameFirst VI: تحسين أداء الشبكة أثناء الألعاب.

• Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion: تحسين جودة الصوت وتخصيص تجربة الاستماع.

• Sonic Radar III: تحديد مواقع الأعداء في الألعاب باستخدام صوتيات ثلاثية الأبعاد.

• DTS Sound Unbound: تعزيز تجربة الصوت بتقنيات DTS المتقدمة.

• برامج مكافحة الفيروسات: لحماية النظام من التهديدات الأمنية.

برامج خاصة من ASUS:

• Armoury Crate: واجهة موحدة لإدارة نظامك.

• AIDA64 Extreme (إصدار تجريبي مجاني لمدة 60 يومًا): عرض معلومات شاملة عن النظام والأجهزة.

• AURA Creator: تصميم تأثيرات إضاءة مخصصة.

• AURA Sync: مزامنة الإضاءة مع المكونات المتوافقة.

• Fan Xpert 4: التحكم في سرعة المراوح وتبريد النظام.

• إلغاء الضوضاء ثنائي الاتجاه بمساعدة الذكاء الاصطناعي: إزالة ضوضاء الخلفية من الميكروفون والمحسنات الصوتية.

برامج أخرى:

• AI Suite 3: مجموعة أدوات لإدارة النظام ورفع تردد التشغيل باستخدام الذكاء الاصطناعي.

• UEFI BIOS: إعدادات متقدمة للنظام.

• دليل رفع تردد التشغيل بمساعدة الذكاء الاصطناعي: تعليمات حول رفع تردد التشغيل بسهولة وأمان.

• ASUS EZ DIY: أدوات مساعدة لتبسيط عملية التجميع.

• FlexKey: تعيين وظائف مخصصة لأزرار لوحة المفاتيح.

• MemTest86: اختبار ذاكرة النظام.

نظام الإدخال/الإخراج الأساسي (BIOS):

• ذاكرة ROM فلاش 256 ميجابايت، UEFI AMI BIOS

إمكانية الإدارة:

• WOL by PME و PXE

الملحقات:

• كابلات

  • 4 كابلات SATA 6Gb/s

  • بطاقة ROG HYPER M.2 (2 بطاقة)

• مُلحق M.2 Q-Latch (2 مُلحق)

• مُلحق M.2 Q-Latch للوحة خلفية M.2

• حزم مطاط M.2 (2 حزمة)

• حزم براغي M.2 (2 حزمة)

• حامل بطاقة الرسوميات ROG

• سلسلة مفاتيح ROG

• قيد ربط كابل

• ملصقات ROG STRIX

• بطاقة شكر ROG STRIX

• وسائط التثبيت: قرص DVD إرشادي

• وثائق: دليل المستخدم

نظام التشغيل:

• Windows 11 أو Windows 10 64 بت

عامل الشكل:

• ATX

• 30.5 سم × 24.4 سم
