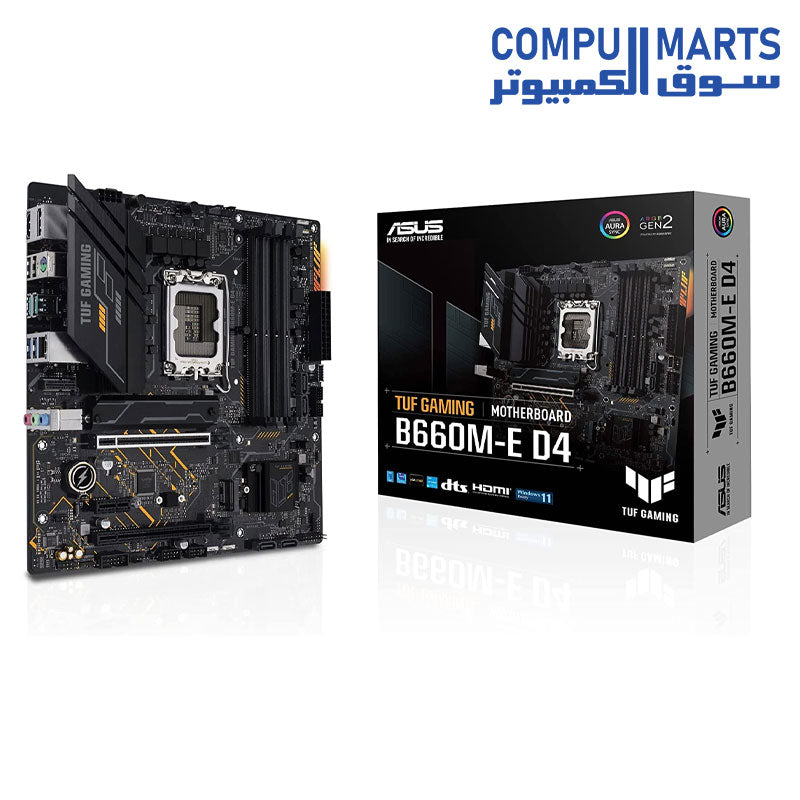

ASUS TUF Gaming B660M-E D4 مذربورد إنتل B660 LGA 1700 mATX مع فتحة PCIe 4.0، فتحتين M.2 PCIe 4.0، 10 مراحل طاقة، Ethernet Realtek 2.5Gb، DP، HDMI، USB 3.2 Gen 2 Type-C الأمامية، Aura Sync

ASUS TUF Gaming B660M-E D4 مذربورد إنتل B660 LGA 1700 mATX مع فتحة PCIe 4.0، فتحتين M.2 PCIe 4.0، 10 مراحل طاقة، Ethernet Realtek 2.5Gb، DP، HDMI، USB 3.2 Gen 2 Type-C الأمامية، Aura Sync

مقبس Intel LGA 1700: يدعم معالجات الجيل الثاني عشر والثالث عشر من Intel Core.

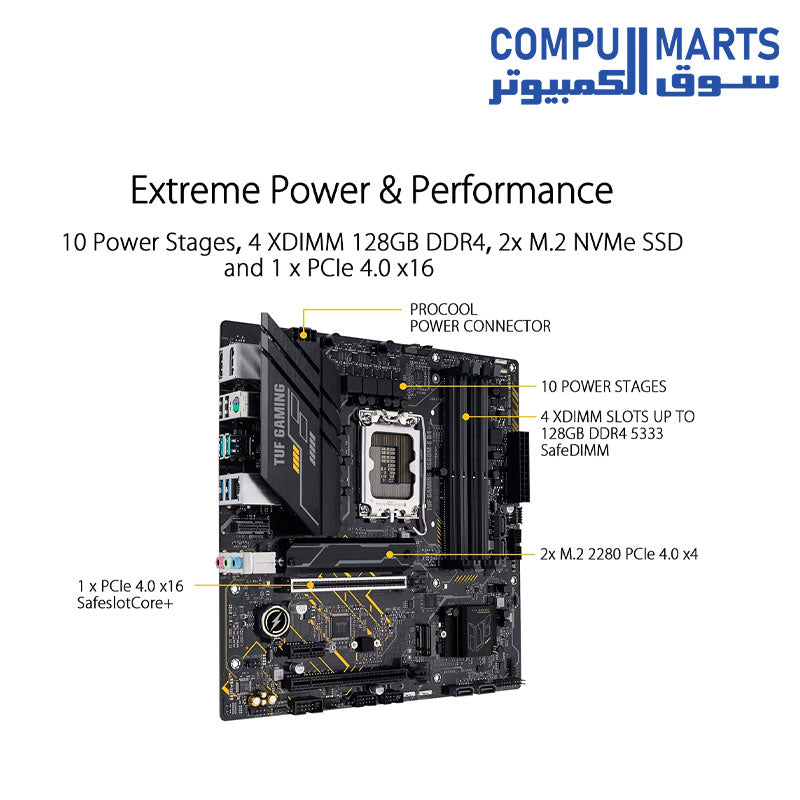

حل طاقة محسن: 10 مراحل طاقة، لوحة PCB بست طبقات، مقبس ProCool، مكونات TUF من الدرجة العسكرية، و Digi+ VRM لتحقيق أقصى قدر من المتانة.

تبريد شامل: مشتت حراري VRM موسع، مشتت حراري M.2 مرن، مشتت حراري PCH، رؤوس مروحة هجينة وبرنامج Fan Xpert 2+.

أحدث الاتصالات: فتحة PCIe 4.0، فتحات M.2 من PCIe 4.0، واجهة USB 3.2 من الجيل الثاني من النوع C الأمامية.

مصنوعة للألعاب عبر الإنترنت: بطاقة شبكة Realtek 2.5Gb إيثرنت، و TUF LANGuard.

إلغاء الضوض بواسطة الذكاء الاصطناعي ثنائي الاتجاه: يقلل من ضوض الخلفية من الميكروفون والمخرج الصوتي للحصول على اتصال واضح تمامًا في الألعاب أو مؤتمرات الفيديو.

متينة. مستقرة. موثوقة.

تأخذ لوحة ASUS TUF GAMING B660M-E D4 جميع العناصر الأساسية لأحدث معالجات Intel وتجمعها مع ميزات جاهزة للألعاب ومتانة مثبتة. تم تصميم هذه اللوحة الأم باستخدام مكونات من الدرجة العسكرية، وحل طاقة محسن، ونظام تبريد شامل، وتوفر أداءً قويًا ومستقرًا للعب الماراثوني. تشتمل اللوحة الأم TUF GAMING B660M-E D4 على شعار TUF Gaming الجديد وتتضمن عناصر تصميم هندسية بسيطة لتعكس الاعتمادية والاستقرار اللذان يميزان سلسلة TUF Gaming.

المواصفات الرئيسية:

• يدعم معالجات Intel Core من الجيل الثاني عشر

• شريحة Intel B660

• متوافق مع Windows 11

• تصميم PCB بست طبقات

• تخطيط PCB متعدد الطبقات يحسن إدارة الحرارة للمكونات المهمة، مما يوفر مجالًا أكبر لتجاوز سرعات المعالج الأساسية.

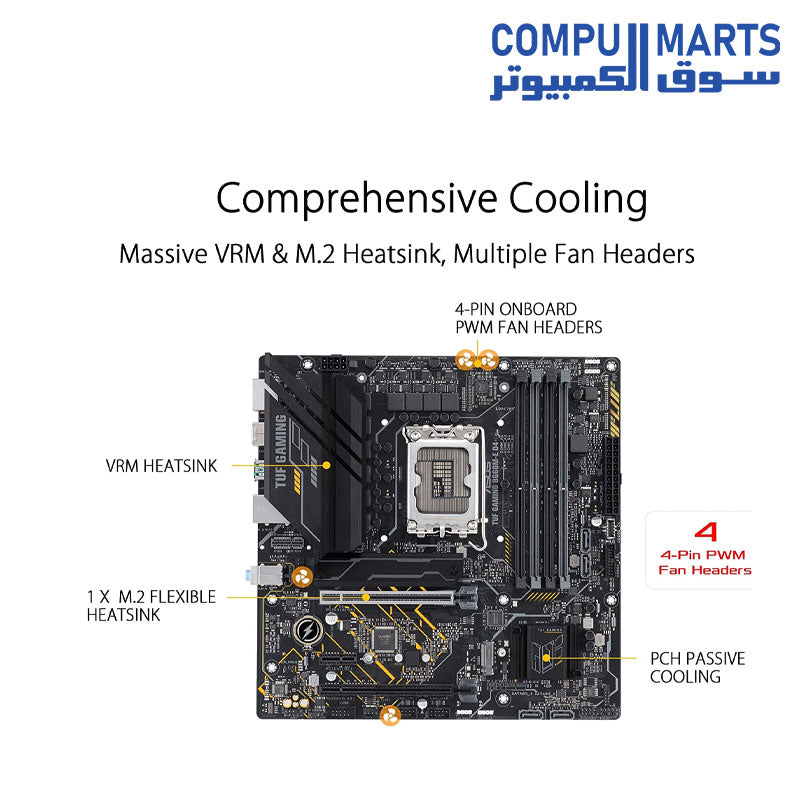

تبريد أفضل حسب التصميم

1. مشتت حراري VRM موسع: تبلغ المساحة السطحية الكبيرة للمشتت الحراري الضخم VRMs والخانقات لتحسين تبديد الحرارة.

2. مشتت حراري M.2 مرن: تحتوي لوحة TUF GAMING B660M-E D4 على مشتت حراري M.2 مرن لاستخدامه على المزيد من فتحات M.2 والحفاظ على SSD من نوع M.2 في درجة حرارة التشغيل المثالية للأداء والموثوقية المستمرين.

تحسينات في تصميم مسارات التتبع: توفر اللوحة معمارية جديدة لمسارات الذاكرة تعمل على تحسين وصول معالجات Intel الحديثة إلى عرض النطاق الترددي للذاكرة. حيث تقوم تقنية ASUS OptiMem II بتخطيط مسارات إشارات الذاكرة بعناية عبر طبقات مختلفة من اللوحة الأم لتقليل طول المسار، كما تضيف مناطق حماية تقلل التشويش بشكل كبير.

زيادة سرعة الذاكرة: تدعم اللوحة رفع تردد الذاكرة DDR4 إلى 5333 ميغاهرتز، مما يوفر أداءً محسنًا للتطبيقات والألعاب التي تعتمد كثيرا على الذاكرة.

منافذ USB أمامي: توفر اللوحة مجموعة كاملة من منافذ USB لدعم إعدادات الكمبيوتر القوية المليئة بالملحقات، بما في ذلك موصل USB 3.2 Gen 2 Type-C على اللوحة الأمامية الذي يوفر سرعات نقل بيانات تصل إلى 10 جيجابت في الثانية.

المواصفات الرئيسية:

• الموديل: TUF GAMING B660M-E D4

• المقبس: Intel Socket LGA1700 يدعم معالجات Intel Core من الجيلين 13 و 12 بالإضافة إلى معالجات Pentium Gold و Celeron

• دعم تقنيات تعزيز الأداء: Intel Turbo Boost Technology 2.0 و Intel Turbo Boost Max Technology 3.0 (يعتمد دعم Intel Turbo Boost Max Technology 3.0 على نوع المعالج)

• الش chipset: Intel B660

• الذاكرة: 4 منافذ DIMM، بحد أقصى 128 جيجابايت، DDR4 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 ميغاهرتز

• هندسة الذاكرة: ثنائية القناة

• دعم تقنيات الذاكرة: Intel Extreme Memory Profile (XMP)، OptiMem II

•  يعتمد معدل بيانات الذاكرة الفعلي على المعالج وقائمة البائعين المعتمدين للذاكرة (Memory QVL).

الرسومات

• منفذ DisplayPort واحد

• منفذ HDMI واحد

• مواصفات الرسومات قد تختلف بحسب نوع المعالج.

• دعم عرض حتى 4K و60 إطار بتردد في الثانية كما هو محدد في منفذ DisplayPort 1.4.

• دعم عرض حتى 4K و60 إطار بتردد في الثانية كما هو محدد في منفذ HDMI 2.1.

منافذ التوسعة

• معالجات Intel من الجيلين 13 و 12

• منفذ PCIe 4.0/3.0 x16 واحد

• شريحة Intel B660

• منفذ PCIe 3.0 x16 واحد (يدعم وضع x4)

• منفذ PCIe 3.0 x1 واحد

• يدعم Intel Optane Memory H Series في منفذ PCIE الملحق بـ PCH

التخزين

• يدعم إجمالاً منفذي M.2 و4 منافذ SATA 6Gb/s

• معالجات Intel من الجيلين 13 و 12

• منفذ M.2_1 (مفتاح M)، نوع 2242/2260/2280

• شريحة Intel B660

• منفذ M.2_2 (مفتاح M)، نوع 2242/2260/2280 (يدعم وضع PCIe 4.0 x4)

• 4 منافذ SATA 6Gb/s

• تقنية Intel Rapid Storage تدعم SATA RAID 0/1/5/10.

• تقنية Intel Rapid Storage تدعم Intel Optane Memory H Series في منافذ M.2 الملحق بـ PCH.

الشبكة

• بطاقة شبكة 2.5 جيجابت Realtek

• تقنية TUF LANGuard

اللاسلكي والبلوتوث

• منفذ V-M.2 فقط (مفتاح E، CNVi & PCIe)

• وحدة الواي فاي تباع بشكل منفصل.

الـ USB

• المقابس الخلفية للـ USB (6 منافذ إجمالاً)

• منفذين USB 3.2 Gen 2 (نوع A)

• منفذين USB 3.2 Gen1 (نوع A)

• منفذين USB 2.0 (نوع A)

• المقابس الأمامية للـ USB (7 منافذ إجمالاً)

• موصل USB 3.2 Gen 2 واحد (يدعم USB Type-C)

• رأسية إضافية USB 3.2 Gen 1 تدعم منفذي USB 3.2 Gen 1 إضافيين

• رأسيّتا USB 2.0 تدعمان 4 منافذ USB 2.0 إضافية

الصوت

• كودك صوت محيطي عالي الدقة 7.1 من Realtek

• يدعم: اكتشاف المقبس، تعدد التدفقات، إعادة استخدام مقبس اللوحة الأمامية

• يدعم تشغيل ما يصل إلى 24 بت/192 كيلوهرتز

ميزات الصوت

• حجب الصوت

• منظم مسبق للطاقة يقلل من ضوضاء إدخال الطاقة لضمان أداء ثابت

• مكثفات صوتية متميزة

• طبقات PCB صوتية مخصصة

• يلزم هيكل مزود بوحدة صوتية عالية الدقة في اللوحة الأمامية لدعم إخراج صوت محيطي 7.1.

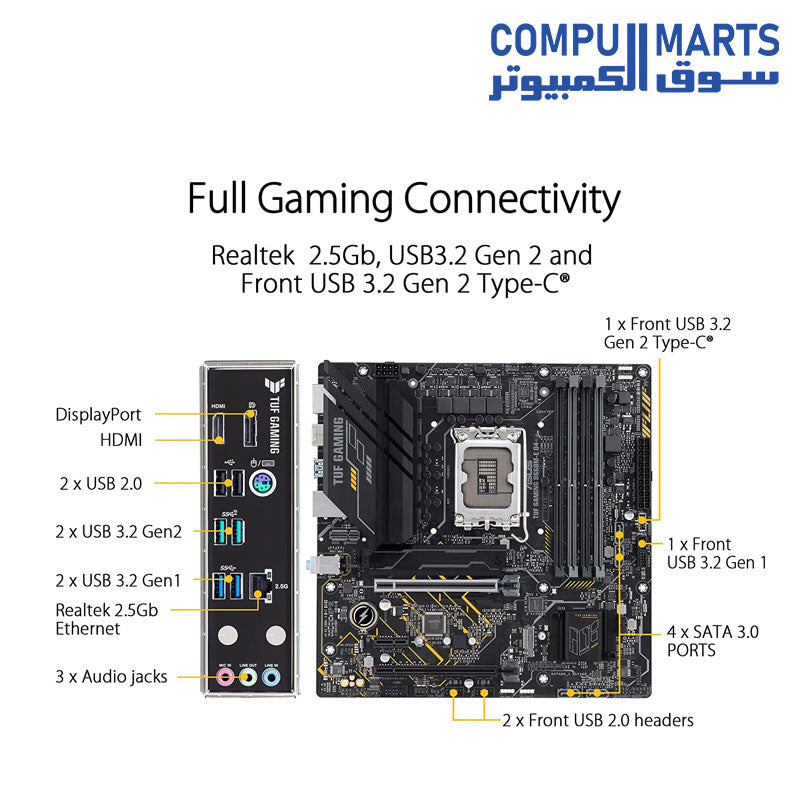

منافذ إدخال/إخراج اللوحة الخلفية

• منفذين USB 3.2 Gen 2

• منفذين USB 3.2 Gen 1 (نوع A)

• منفذين USB 2.0 (نوع A)

• منفذ DisplayPort واحد

• منفذ HDMI واحد

• منفذ Ethernet بسرعة 2.5 جيجابت من Realtek

• 3 مقابس صوتية

• منفذ V-M.2 واحد (مفتاح E)

• منفذ PS/2 لمجموعة لوحة مفاتيح/ماوس

موصلات الإدخال/الإخراج الداخلية

المراوح والتبريد

• 1 موصل مروحة وحدة المعالجة المركزية (CPU) 4-pin

• 1 موصل اختياري لمروحة وحدة المعالجة المركزية (CPU OPT) 4-pin

• 2 موصل مروحة الهيكل 4-pin

الطاقة

• 1 موصل طاقة رئيسي 24-pin

• 1 موصل طاقة +12V‏ 8-pin

التخزين

• 2 فتحة M.2 (مفتاح M)

• 4 منافذ SATA 6Gb/ثانية

USB

• 1 موصل USB 3.2 Gen 2 (يدعم USB Type-C)

• 1 رأسية USB 3.2 Gen 1 تدعم 2 منفذ USB 3.2 Gen 1 إضافي

• 2 رأسية USB 2.0 تدعم 4 منافذ USB 2.0 إضافية

متنوعة

• 3 رأسيات Addressable Gen 2

• 1 رأسية AURA RGB

• 1 رأسية مسح CMOS

• 1 رأسية COM

• 1 رأسية صوت اللوحة الأمامية (AAFP)

• 1 رأسية لوحة نظام 20-3 pin مع وظيفة اقتحام الهيكل

• 1 رأسية إخراج S/PDIF

• 1 موصل مكبر صوت من نوع DTS

ميزات خاصة

• حماية ASUS TUF

  • DIGI+ VRM




  • حماية تيار زيادة الذاكرة العشوائية المحسنة




  • واقيات ESD




  • TUF LANGuard




  • حماية ضد زيادة التيار




  • SafeSlot Core+




  • لوحة خلفية I/O من الفولاذ المقاوم للصدأ




• تصميم ASUS Q

  • قفل M.2 سريع




  • Q-DIMM




  • Q-LED (وحدة المعالجة المركزية [أحمر]، ذاكرة الوصول العشوائي DRAM [أصفر]، كرت الرسومات VGA [أبيض]، جهاز التشغيل [أصفر أخضر])




  • Q-Slot




• حل التبريد من ASUS

  • مبدد حراري M.2 مرن




  • تصميم مبدد حراري VRM




• سهولة استعمال وتركيب ASUS EZ DIY

  • موصلات Box




  • ProCool




  • SafeDIMM




• مزامنة AURA

  • رأسية AURA RGB




  • رأسيات Addressable Gen 2




• ميزات البرامج

  • برامج ASUS الحصرية

    • Armoury Crate

      • AURA Creator




      • AURA Sync




      • Fan Xpert 2+




      • إلغاء ضوض AI ثنائي الاتجاه







    • AI Suite 3

      • أداة تحسين الأداء وتوفير الطاقة







    • TurboV EVO




    • EPU




    • DIGI+ VRM




    • TUF GAMING CPU-Z







• نظام التشغيل

  • Windows 11 64-bit، Windows 10 64-bit




• عامل الشكل

  • عامل شكل mATX




  • 9.6 × 9.6 بوصة (24.4 × 24.4 سم)
