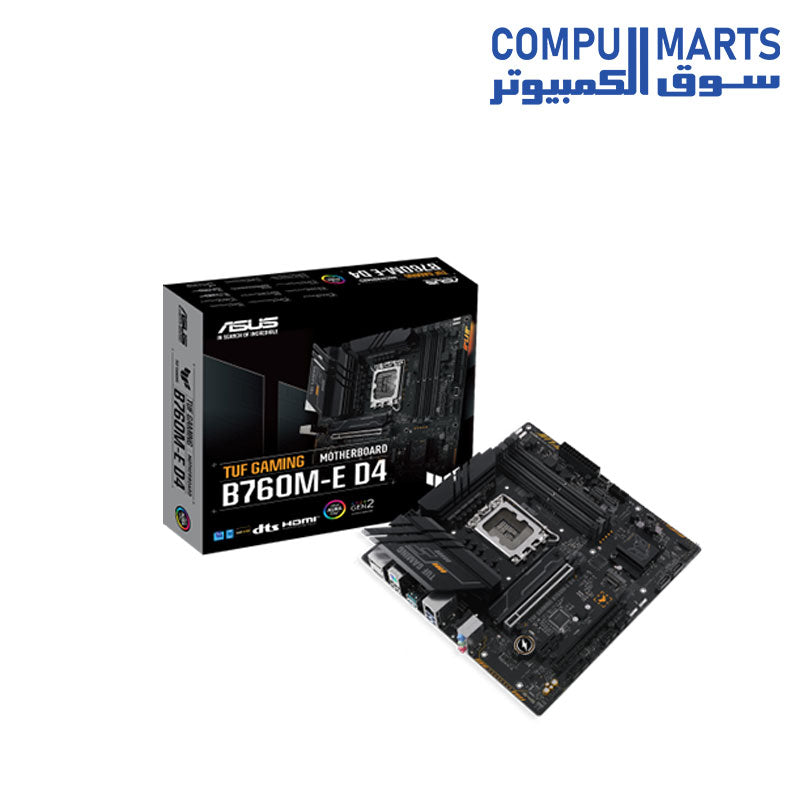

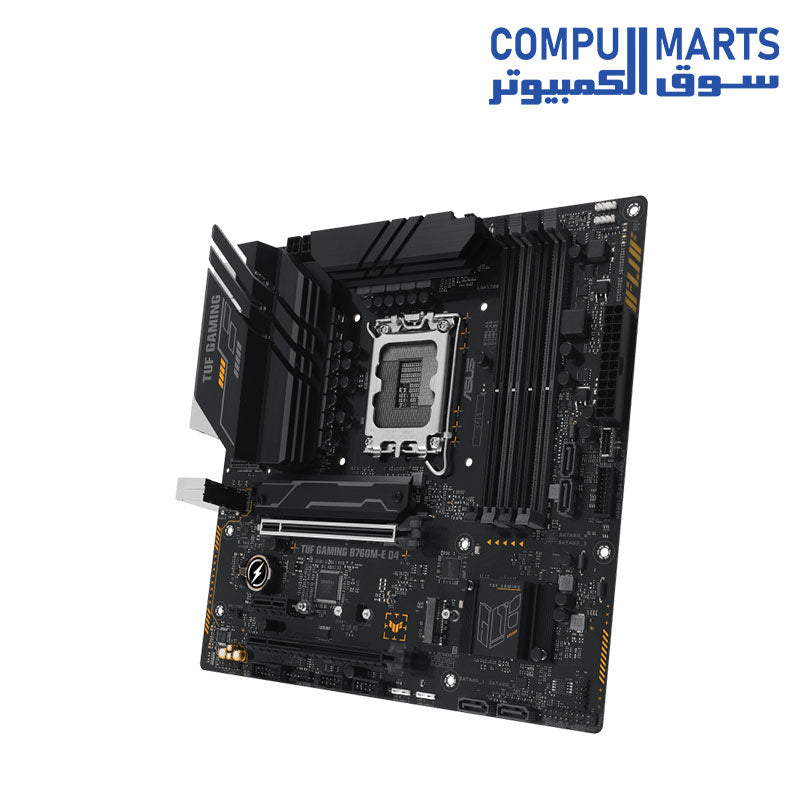

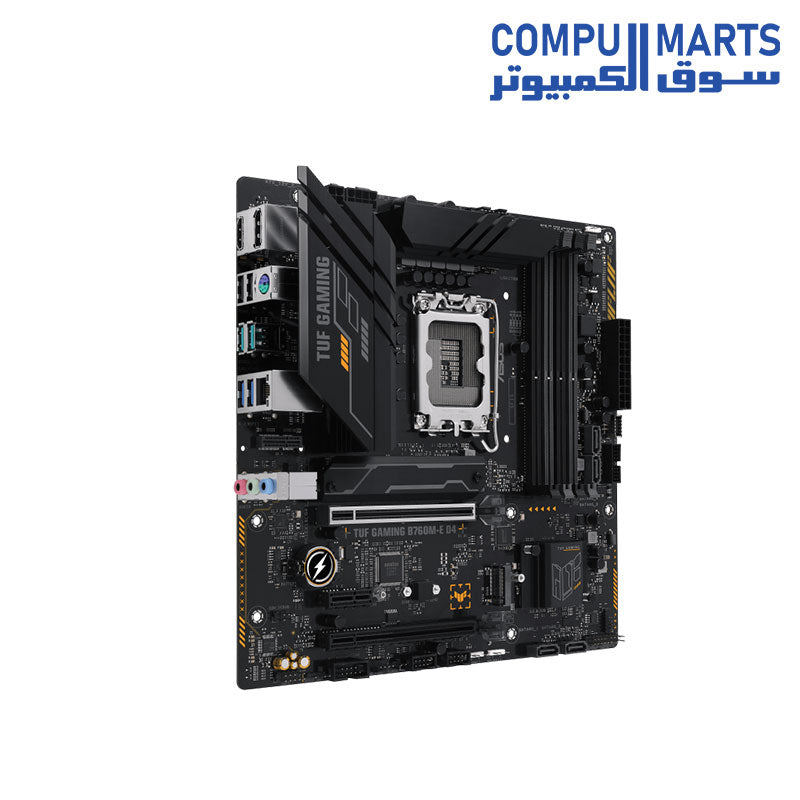

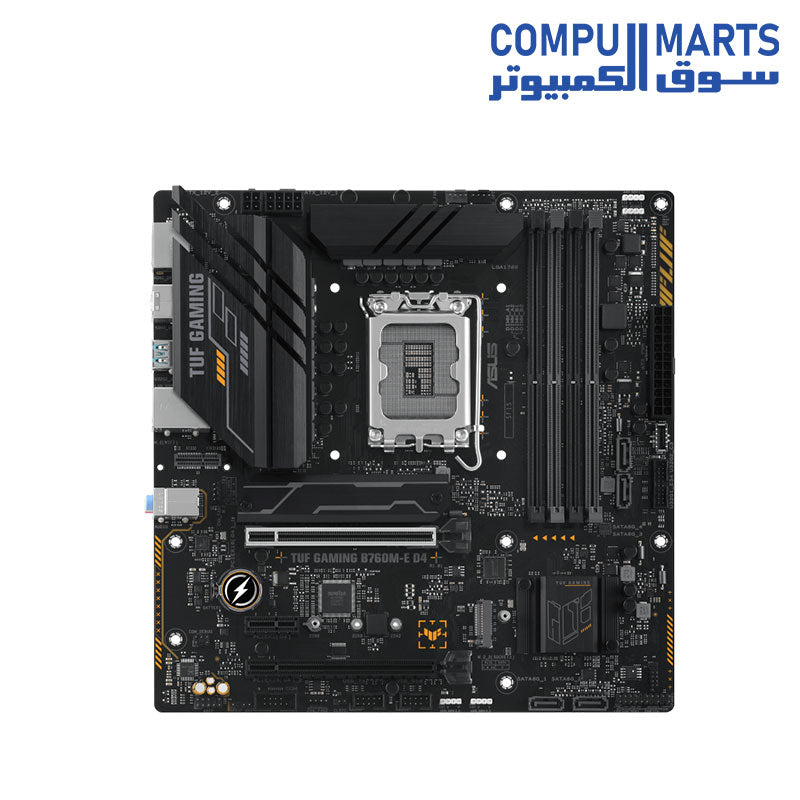

لوحة أم ASUS TUF GAMING B760M-E D4 للألعاب

لوحة أم ASUS TUF GAMING B760M-E D4 للألعاب

المعالج

• يدعم مقبس Intel LGA1700 معالجات الجيل الثالث عشر من Intel Core ومعالجات الجيل الثاني عشر من Intel Core و Pentium Gold و Celeron

• يدعم تقنية Intel Turbo Boost 2.0 وتقنية Intel Turbo Boost Max 3.0

شرائح المعالج

• شريحة Intel B760

الذاكرة

• 4 فتحات DIMM ، بحد أقصى 128 جيجابايت ، DDR4 5333 (OC)/5066 (OC)/5000 (OC)/4800 (OC)/4600 (OC)/4400 (OC)/4266 (OC)/4000 (OC)/3733 (OC)/3600 (OC)/3466 (OC)/3400 (OC)/3333 (OC)/3200/3000/2933/2800/2666/2400/2133 ذاكرة غير مؤقّتة وغير منبَفَّرة*

• بنية ذاكرة ثنائية القناة

• يدعم Intel Extreme Memory Profile (XMP)

• تقنية OptiMem II

الرسومات

• منفذ DisplayPort واحد

• منفذ HDMI واحد

فتحات التوسيع

• معالجات Intel من الجيل 13 و 12

• فتحة PCIe 4.0 x16 واحدة

• شريحة Intel B760

• فتحة PCIe 4.0 x16 واحدة (تدعم وضع x4)

• فتحة PCIe 4.0 x1 واحدة

• يدعم إجمالي فتحتين M.2 و 4 منافذ SATA 6Gb/s*

• معالجات Intel من الجيل 13 و 12

• فتحة M.2_1 (مفتاح M) ، نوع 2242/2260/2280 (تدعم وضع PCIe 4.0 x4)

• شريحة Intel B760

• فتحة M.2_2 (مفتاح M) ، نوع 2242/2260/2280 (تدعم وضع PCIe 4.0 x4)

• 4 منافذ SATA 6Gb/s

الشبكة

• بطاقة شبكة Realtek 2.5Gb Ethernet

• تقنية TUF LANGuard

اللاسلكي و البلوتوث

• فتحة M.2 رأسية فقط (مفتاح E، CNVi و PCIe)

• تُباع وحدة Wi-Fi بشكل منفصل.

المنافذ USB

• منافذ USB الخلفية (إجمالي 6 منافذ)

• 2 منفذ USB 3.2 من الجيل الثاني (10 جيجابايت) (مفتاحان من نوع A)

• 2 منفذ USB 3.2 من الجيل الأول (5 جيجابايت) (مفتاحان من نوع A)

• 2 منفذ USB 2.0 (مفتاحان من نوع A)

• منافذ USB الأمامية (إجمالي 7 منافذ)

• موصل USB 3.2 من الجيل الثاني (10 جيجابايت) واحد (يدعم USB Type-C)

• يدعم رأس USB 3.2 من الجيل الأول (5 جيجابايت) منفذين USB 3.2 من الجيل الأول إضافيين

• تدعم رأسي USB 2.0 أربعة منافذ USB 2.0 إضافية

• تشارك منافذ U32G1_E1 و U32G1_E2 و U32G1_E3 و U32G1_E4 نطاق التردد.

الصوت

• مُحَوِّل صوت عالي الدقة Realtek 7.1 محيطي متعدد القنوات

• يدعم: اكتشاف المقبس ،

• البث المتعدد ،

• إعادة تخصيص مقبس اللوحة الأمامية

• يدعم تشغيل يصل إلى 24 بت / 192 كيلو هرتز

ميزات الصوت

• حماية الصوت

• مكثفات صوتية متميزة

• طبقات PCB صوتية مخصصة

هيكل يدعم إخراج صوت محيطي 7.1 يحتاج لوحدة صوت HD في اللوحة الأمامية.

منافذ الإدخال/الإخراج على اللوحة الخلفية

2 منفذ USB 3.2 Gen 2 (10 جيجابت) (2 من نوع Type-A) 2 منفذ USB 3.2 Gen 1 (5 جيجابت) (2 من نوع Type-A) 2 منفذ USB 2.0 (2 من نوع Type-A) 1 منفذ DisplayPort 1 منفذ HDMI 1 منفذ Realtek2.5 جيجابت إيثرنت 3 مقابس صوت 1 فتحة M.2 عمودية (مفتاح E) 1 منفذ PS/2 لتوصيل مجموعة لوحة مفاتيح/ماوس

موصلات الإدخال/الإخراج الداخلية

تعلقًا بالمراوح والتبريد

1 موصل مروحة وحدة المعالجة المركزية 4 سنون 1 موصل مروحة اختيارية لوحدة المعالجة المركزية 4 سنون 2 موصل مروحة هيكل 4 سنون

تعلقًا بالطاقة

1 موصل طاقة رئيسي 24 سنًا 1 موصل طاقة +12 فولت 8 سنون 1 موصل طاقة +12 فولت 4 سنون

تعلقًا بالتخزين

2 فتحة M.2 (مفتاح M) 4 منافذ SATA 6 جيجابت/ثانية

USB

1 موصل USB 3.2 Gen 2 (10 جيجابت) (يدعم USB Type-C) 1 موصل USB 3.2 Gen 1 (5 جيجابت) يدعم منفذي USB 3.2 Gen 1 إضافيين 2 موصل USB 2.0 يدعمان 4 منافذ USB 2.0 إضافية

متنوعة

3 موصلات Addressable Gen 2 1 موصل AURA RGB 1 موصل مسح CMOS 1 موصل منفذ COM 1 موصل صوت اللوحة الأمامية (AAFP) 1 موصل لوحة تحكم النظام 20-3 دبوس مع وظيفة اختراق الهيكل 1 موصل خرج S/PDIF

ميزات خاصة

حماية ASUS TUF

• VRM رقمي + (- تصميم طاقة رقمي مع DrMOS)

• حماية ESD

• TUF LANGuard

• حماية ضد زيادة التيار

• SafeSlot Core+

• مدخل/مخرج خلفي من الفولاذ المقاوم للصدأ

تصميم ASUS Q

• قفل M.2 سريع

• Q-DIMM

• مؤشر LED (وحدة المعالجة المركزية [أحمر], ذاكرة الوصول العشوائي [أصفر], VGA [أبيض], جهاز التشغيل [أصفر أخضر])

• فتحة سريعة

حل ASUS للتبريد

• مبدد حراري M.2 مرن

• تصميم مبدد حراري VRM

ASUS EZ DIY

• ProCool

• SafeDIMM

مزامنة AURA

• موصل AURA RGB

• موصلات Addressable Gen 2

ميزات البرامج

برامج ASUS الحصرية

• Armoury Crate

• AURA Creator

• AURA Sync

• Fan Xpert 2+

• توفير الطاقة

• إلغاء الضوضاء ثنائي الاتجاه من الذكاء الاصطناعي

AI Suite 3

• VRM رقمي +

• منظف الكمبيوتر

• برنامج TUF GAMING CPU-Z

معالجة صوت DTS

برنامج Norton 360 لألعاب الفيديو (تجربة مجانية لمدة 60 يومًا) WinRAR BIOS UEFI

ASUS EZ DIY

• BIOS ASUS CrashFree 3

• تحديث فلاش ASUS EZ 3

• وضع ASUS UEFI BIOS EZ

BIOS

ذاكرة فلاش ROM سعة 128 ميجابايت، BIOS UEFI AMI

إدارة

WOL بواسطة PME, PXE

إكسسوارات

كابلات

2 كابل SATA 6 جيجابت/ثانية

• درع الإدخال والإخراج (I/O Shield)

• مجموعة براغي بطاقات التخزين من نوع M.2 (M.2 Rubber Package)

• مجموعة براغي تثبيت وحدة التخزين من نوع M.2 SSD

• ملصق TUF Gaming

• مستندات

• بطاقة اعتماد TUF

• دليل المستخدم

نظام التشغيل:

• Windows 11، Windows 10 (64-بت)

عامل الشكل:

• عامل شكل mATX

• 9.6 بوصة × 9.6 بوصة (24.4 سم × 24.4 سم)
