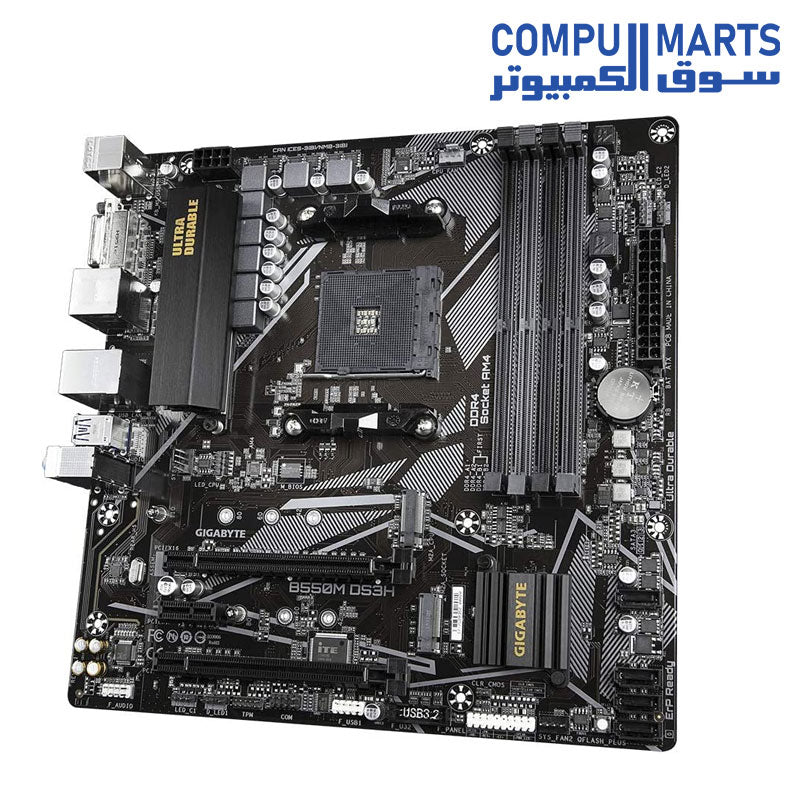

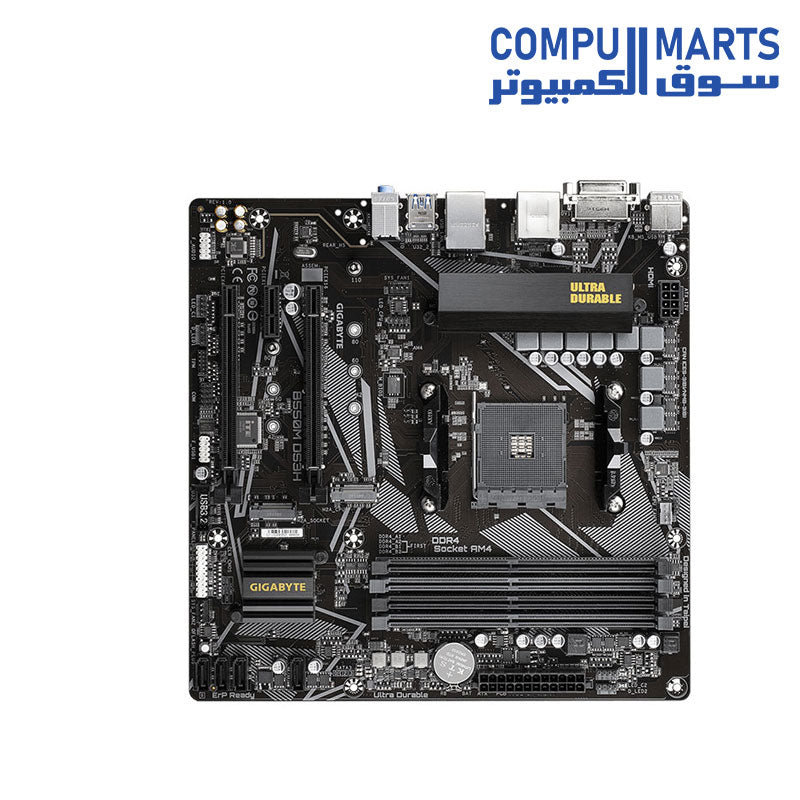

اللوحة الأم Gigabyte B550M DS3H mATX لوحدات المعالجة المركزية AMD AM4

اللوحة الأم Gigabyte B550M DS3H mATX لوحدات المعالجة المركزية AMD AM4

هذه اللوحة الأم تدعم معالجات AMD Ryzen من الجيل الثالث والخامس، لكن يُرجى الرجوع إلى قائمة دعم المعالجات للحصول على تفاصيل محددة.

الذاكرة:

تدعم اللوحة أربعة قنوات DDR4 ثنائية (Dual Channel) دون تقنية تصحيح الأخطاء (ECC)، وتصل سعة الذاكرة القصوى إلى 128 جيجابايت (32 جيجابايت لكل قناة).

• معالجات AMD Ryzen 5000: تدعم اللوحة وحدات الذاكرة DDR4 بتردد حتى 4266 ميجاهرتز (بتفريغ الزائد) أو 4000 ميجاهرتز (بتفريغ الزائد) أو 3866 ميجاهرتز (بتفريغ الزائد) أو 3800 ميجاهرتز (بتفريغ الزائد) أو 3733 ميجاهرتز (بتفريغ الزائد) أو 3600 ميجاهرتز (بتفريغ الزائد) أو 3466 ميجاهرتز (بتفريغ الزائد) أو 3400 ميجاهرتز (بتفريغ الزائد) أو 3333 ميجاهرتز (بتفريغ الزائد) أو 3300 ميجاهرتز (بتفريغ الزائد) أو 3200 ميجاهرتز أو 2933 ميجاهرتز أو 2667 ميجاهرتز أو 2400 ميجاهرتز أو 2133 ميجاهرتز.

• معالجات AMD Ryzen من الجيل الثالث: تدعم اللوحة وحدات الذاكرة DDR4 بتردد حتى 4400 ميجاهرتز (بتفريغ الزائد) أو 4000 ميجاهرتز (بتفريغ الزائد) أو 3600 ميجاهرتز (بتفريغ الزائد) أو 3333 ميجاهرتز (بتفريغ الزائد) أو 3200 ميجاهرتز أو 2933 ميجاهرتز أو 2667 ميجاهرتز أو 2400 ميجاهرتز أو 2133 ميجاهرتز.

• معالجات AMD Ryzen من الجيل الثالث مع معالج رسومات Radeon: تدعم اللوحة وحدات الذاكرة DDR4 بتردد حتى 4733 ميجاهرتز (بتفريغ الزائد) أو 4600 ميجاهرتز (بتفريغ الزائد) أو 4400 ميجاهرتز (بتفريغ الزائد) أو 4000 ميجاهرتز (بتفريغ الزائد) أو 3600 ميجاهرتز (بتفريغ الزائد) أو 3333 ميجاهرتز (بتفريغ الزائد) أو 3200 ميجاهرتز أو 2933 ميجاهرتز أو 2667 ميجاهرتز أو 2400 ميجاهرتز أو 2133 ميجاهرتز.

المزيد من التفاصيل حول الذاكرة المتوافقة تجدها في قائمة دعم الذاكرة على موقع الشركة.

بطاقة الرسومات المدمجة:

لو كنت تستخدم معالج AMD Ryzen من الجيل الثالث مع معالج رسومات Radeon، فإن اللوحة توفر لك:

• منفذ DVI-D يدعم دقة تصل إلى 1920x1200 بكسل بتردد 60 هرتز.

• منفذ HDMI يدعم دقة تصل إلى 4096x2160 بكسل بتردد 60 هرتز، مع دعم لمواصفات HDMI 2.1 و HDCP 2.3 و HDR.

الذاكرة المشتركة مع بطاقة الرسومات المدمجة تصل إلى 16 جيجابايت.

الصوت:

• كودك الصوت Realtek ALC887

• صوت عالي الدقة

• 2/4/5.1/7.1 قنوات

• ملاحظة: لتكوين صوت 7.1 قناة, يجب فتح برنامج الصوت وتحديد Device advanced settings > Playback Device لتغيير الإعداد الافتراضي. يرجى زيارة موقع GIGABYTE للحصول على تفاصيل حول تكوين برنامج الصوت.

الشبكة:

• شريحة شبكة Realtek GbE LAN (1000 Mbit/100 Mbit)

الفتحات التوسيعية:

• فتحة PCI Express x16 واحدة (PCIEX16), مدمجة في المعالج:

  • معالجات AMD Ryzen من الجيل الثالث تدعم وضع PCIe 4.0 x16

  • معالجات AMD Ryzen من الجيل الثالث مع معالجات رسومات Radeon تدعم وضع PCIe 3.0 x16

  • ملاحظة: للحصول على أفضل أداء, إذا كنت ترغب في تثبيت بطاقة رسومات PCI Express واحدة فقط, فتأكد من تثبيتها في فتحة PCIEX16.

• فتحة PCI Express x16 واحدة (PCIEX4), مدمجة في مجموعة الشرائح:

  • تدعم وضع PCIe 3.0 x4

• فتحة PCI Express x1 واحدة (PCIEX1), مدمجة في مجموعة الشرائح:

  • تدعم وضع PCIe 3.0 x1

واجهات التخزين:

• موصل M.2 واحد (M2A_CPU), مدمج في المعالج, يدعم وحدات SSD من نوع Socket 3, M key, type 2242/2260/2280/22110:

  • معالجات AMD Ryzen من الجيل الثالث تدعم وحدات SSD من نوع SATA و PCIe 4.0 x4/x2

  • معالجات AMD Ryzen من الجيل الثالث مع معالجات رسومات Radeon تدعم وحدات SSD من نوع SATA و PCIe 3.0 x4/x2

• موصل M.2 واحد (M2B_SB), مدمج في مجموعة الشرائح, يدعم وحدات SSD من نوع Socket 3, M key, type 2242/2260/2280:

  • يدعم وحدات SSD من نوع SATA و PCIe 3.0 x2

• 4 موصلات SATA 6Gb/s, مدمجة في مجموعة الشرائح:

  • تدعم RAID 0, RAID 1, و RAID 10

المنافذ USB:

• المعالج:

  • 4 منافذ USB 3.2 Gen 1 على اللوحة الخلفية

• مجموعة الشرائح:

  • 2 منفذ USB 3.2 Gen 1 متوفران عبر موصل USB الداخلي

  • 6 منافذ USB 2.0/1.1 (4 منافذ على اللوحة الخلفية, 2 منفذ متوفران عبر موصل USB الداخلي)

موصلات الإدخال/الإخراج الداخلية:

• موصل طاقة رئيسي ATX 24-pin

• موصل طاقة ATX 12V 8-pin

• موصل مروحة المعالج

• 2 موصل مروحة النظام

• 2 موصل شريط LED قابل للعنونة

• 2 موصل شريط LED RGB

• موصل واحد لشريط LED/شريط LED RGB الخاص بمبرد المعالج

• 2 موصل M.2 Socket 3

• 4 موصل SATA 6Gb/s

• موصل لوحة أمامية

• موصل صوت لوحة أمامية

• موصل USB 3.2 Gen 1

• موصل USB 2.0/1.1

• موصل Trusted Platform Module (TPM) (2x6 pin, فقط لوحدة GC-TPM2.0_S)

• موصل منفذ تسلسلي

• موصل Clear CMOS jumper

• زر Q-Flash Plus

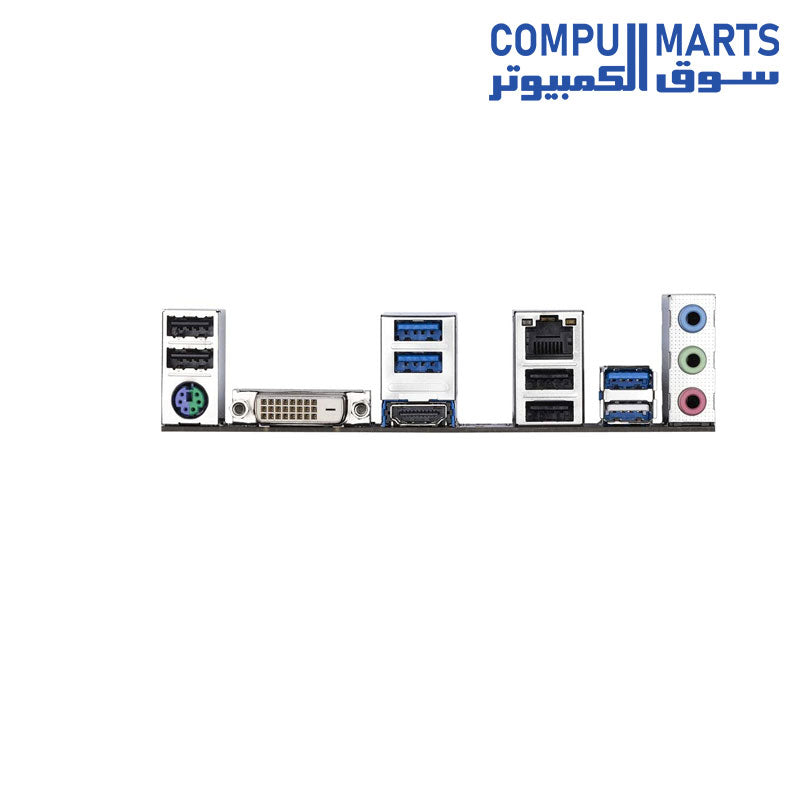

موصلات اللوحة الخلفية:

• منفذ PS/2 للوحة مفاتيح/ماوس

• منفذ DVI-D

• منفذ HDMI

• 4 منافذ USB 3.2 Gen 1

• 4 منافذ USB 2.0/1.1

• منفذ RJ-45

• 3 مداخل صوت

• شريحة وحدة تحكم إدخال/إخراج iTE®

• مراقبة البرامج والأجهزة

• كشف الجهد الكهربائي

• كشف درجة الحرارة

• كشف سرعة المروحة

• تحذير من ارتفاع درجة الحرارة

• تحذير من تعطل المروحة

• التحكم في سرعة المروحة

• ملاحظة: يعتمد دعم التحكم في سرعة المروحة على المبرد الذي تقوم بتثبيته.

الـ BIOS:

• ذاكرة فلاش سعة 256 ميجابيت

• استخدام حزمة BIOS المرخصة من AMI UEFI

• PnP 1.0a ، DMI 2.7 ، WfM 2.0 ، SM BIOS 2.7 ، ACPI 5.0

مميزات فريدة:

• دعم لميزة APP Center

• تختلف التطبيقات المتاحة في APP Center حسب طراز اللوحة الأم. كما تختلف الوظائف المدعومة لكل تطبيق اعتمادًا على مواصفات اللوحة الأم.

@BIOS:

• EasyTune

• التشغيل السريع

• تعزيز الألعاب

• الشحن عند التشغيل/الإيقاف

• RGB Fusion

• النسخ الاحتياطي الذكي

• عارض معلومات النظام

• دعم لميزة Q-Flash Plus

• دعم لميزة Q-Flash

• دعم لميزة Xpress Install

البرامج المضمنة:

• Norton Internet Security (الإصدار المصنع)

• Realtek 8118 Gaming LAN Bandwidth Control Utility

نظام التشغيل:

• يدعم Windows 10 64-بت

شكل اللوحة:

• عامل شكل Micro ATX ؛ 24.4 سم × 24.4 سم
