لوحة أم GIGABYTE B650 AORUS ELITE AX DDR5

لوحة أم GIGABYTE B650 AORUS ELITE AX DDR5

لوحة أم AMD AM5: تدعم معالجات AMD Ryzen من السلسلة 7000

متوافق مع DDR5: 4 فتحات DIMMs مع دعم وحدات الذاكرة AMD EXPO و Intel XMP

تصميم طاقة قوي: مرحلتي طاقة 14 + 2 + 1 مع مرحلة طاقة رقمية VRM 70 أمبير، لوحة PCB بطبقتين 8 نحاس

تصميم تبريد متطور: أنبوب حراري 6 مم، مشتتات حرارية مغطاة بالكامل لمكونات MOSFET، حامي حراري M.2، درع PCIe قوي للغاية

اتصال الجيل التالي: PCIe 5.0، وحدة تخزين PCIe 5.0 NVMe x4 M.2، منافذ USB-C الأمامية والخلفية

إزالة سهلة: موصلات PCIe 5.0 و M.2 بتصميم سريع التحرير بدون براغي

شبكة سريعة: 2.5 غيغابايت إيترنت، واي فاي 6E، بلوتوث 5

صوت ديناميكي: صوت Hi-Fi مع مكثفات صوت عالية الجودة

المعالج:

• مقبس AMD Socket AM5، يدعم معالجات: AMD Ryzen من السلسلة 7000 (يرجى الرجوع إلى "قائمة دعم المعالجات" لمزيد من المعلومات.)

الشريحة:

• AMD B650

الذاكرة:

• تدعم وحدات ذاكرة DDR5 6666 (OC) / 6600 (OC) / 6400 (OC) / 6200 (OC) / 6000 (OC) / 5600 (OC) / 5200 / 4800 / 4400 ميغاهرتز/ثانية

• 4 فتحات DIMM لتوفير حتى 192 جيجابايت (سعة 48 جيجابايت لكل وحدة DIMM واحدة) من ذاكرة النظام

• بنية ذاكرة ثنائية القناة

• تدعم وحدات ذاكرة DIMM من النوع Un-buffered غير المشفرة 1Rx8/2Rx8/1Rx16

• تدعم تقنيات AMD EXtended Profiles for Overclocking (AMD EXPO) و Extreme Memory Profile (XMP) لوحدات الذاكرة (قد تؤثر إعدادات المعالج والذاكرة على أنواع الذاكرة المدعومة ومعدل البيانات (السرعة) وعدد وحدات DRAM، يرجى الرجوع إلى "قائمة دعم الذاكرة" لمزيد من المعلومات.)

المعالج الرسومي المدمج:

• 1 منفذ DisplayPort يدعم الدقة القصوى 3840 × 2160 عند 144 هرتز

• يدعم إصدار DisplayPort 1.4 و HDR.

• 1 منفذ HDMI يدعم الدقة القصوى 4096 × 2160 عند 60 هرتز

• يدعم إصدار HDMI 2.1 و HDCP 2.3

• يدعم منافذ TMDS المتوافقة مع HDMI 2.1 الأصلية (قد تختلف مواصفات الرسومات حسب دعم المعالج.)

الصوت:

• معالج صوتي Realtek Audio CODEC

• صوت عالي الدقة

• 2/4/5.1/7.1 قناة

• يمكنك تغيير وظيفة مقبس الصوت باستخدام برنامج الصوت. لتكوين صوت 7.1 قناة، قم بتشغيل برنامج الصوت لإعدادات الصوت.

شبكة LAN:

• شريحة شبكة Realtek 2.5 غيغابايت إيترنت (2.5 غيغابايت/1 غيغابايت/100 ميغابايت/ثانية)

وحدة الاتصال اللاسلكي:

• لإصدار بطاقة الدوائر المطبوعة 1.0:

  • AMD Wi-Fi 6E RZ616 (MT7922A22M)

  • تدعم بروتوكولات واي فاي a و b و g و n و ac و ax وترددات حاملة 2.4/5/6 غيغاهرتز

  • بلوتوث 5.2

دعم لمعيار اللاسلكي 11ax 160MHz وسرعة بيانات تصل إلى 2.4 جيجابت في الثانية (قد يختلف معدل البيانات الفعلي حسب البيئة والمعدات.)

فتحات التوسيع:

• المعالج:

  • فتحة PCI Express x16 واحدة، تدعم PCIe 4.0 وتعمل بسرعة x16 (PCIEX16)

  • للحصول على أفضل أداء، إذا كنت تنوي تثبيت بطاقة رسومات PCI Express واحدة فقط، فتأكد من تثبيتها في فتحة PCIEX16.

• المجموعة المنطقية:

  • فتحتان PCI Express x16، تدعمان PCIe 3.0 وتعملان بسرعة x1 (PCIEX1_1/2)

واجهة التخزين:

• المعالج:

  • موصل M.2 واحد (سوكت 3، مفتاح M، نوع 25110/2280 يدعم SSD من نوع PCIe 5.0* x4/x2) (M2A_CPU)

  • قد يختلف الدعم الفعلي حسب المعالج.

  • موصل M.2 واحد (سوكت 3، مفتاح M، نوع 25110/2280 يدعم SSD من نوع PCIe 4.0 x4/x2) (M2B_CPU)

• المجموعة المنطقية:

  • موصل M.2 واحد (سوكت 3، مفتاح M، نوع 25110/2280 يدعم SSD من نوع PCIe 4.0 x4/x2) (M2C_SB)

  • 4 موصلات SATA 6Gb/s

  • دعم لأشكال RAID 0 و RAID 1 و RAID 10 لمحركات SSD من نوع NVMe

  • دعم لأشكال RAID 0 و RAID 1 و RAID 10 لمحركات SATA

USB:

• المعالج:

  • منفذ USB من نوع Type-C واحد على اللوحة الخلفية، يدعم USB 3.2 Gen 2

  • منفذان USB 3.2 Gen 2 من نوع Type-A (أحمر) على اللوحة الخلفية

• مهايئ المعالج + USB 2.0:

  • 4 منافذ USB 2.0/1.1 على اللوحة الخلفية

• المجموعة المنطقية:

  • منفذ USB من نوع Type-C واحد يدعم USB 3.2 Gen 2×2، متاح من خلال رأس USB الداخلي

  • 3 منافذ USB 3.2 Gen 1 (منفذ واحد على اللوحة الخلفية، منافذان متاحان من خلال رأس USB الداخلي)

  • 4 منافذ USB 2.0/1.1 متاحة من خلال رؤوس USB الداخلية

• مهايئ المجموعة المنطقية + USB 3.2 Gen 1:

  • 4 منافذ USB 3.2 Gen 1 على اللوحة الخلفية

موصلات الإدخال/الإخراج الداخلية:

• موصل رئيسي للطاقة ATX 24 سن

• موصل طاقة ATX 12V 8 سن

• موصل طاقة ATX 12V 4 سن

• رأس مروحة المعالج

• رأس مروحة تبريد مائي للمعالج

• 3 رؤوس لمراوح النظام

• رأس مروحة نظام/مضخة تبريد مائي

• 2 رأس شريط إضاءة LED قابل للعنونة

• 2 رأس شريط إضاءة RGB LED

• رأس شريط إضاءة LED/RGB LED لمبرد المعالج

• 3 موصلات M.2 سوكت 3

• 4 موصلات SATA 6Gb/s

• رأس لوحة أمامية

• رأس صوت لوحة أمامية

• رأس USB من نوع Type-C، يدعم USB 3.2 Gen 2×2

• رأس USB 3.2 Gen 1

• رأسان USB 2.0/1.1

• 1 موصل Trusted Platform Module (TPM) (لصيغة GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 فقط)

• 1 زر إعادة التشغيل

• 1 رابط تخطي إعادة التشغيل

• 1 رابط Clear CMOS

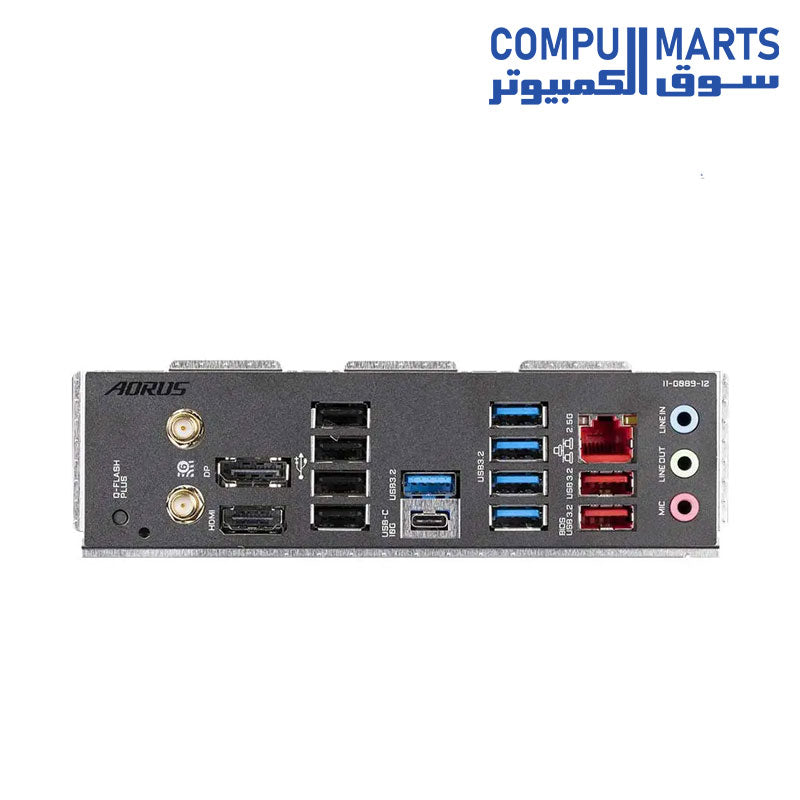

موصلات اللوحة الخلفية:

• 1 زر Q-Flash Plus

• 2 موصل هوائي SMA (2T2R)

• 1 منفذ DisplayPort

• 1 منفذ HDMI

• 1 منفذ USB Type-C يدعم USB 3.2 Gen 2

• 2 منفذ USB 3.2 Gen 2 Type-A (لون أحمر)

• 5 منفذ USB 3.2 Gen 1

• 4 منفذ USB 2.0/1.1

• 1 منفذ RJ-45

• 3 مقبض صوت

متحكم الإدخال/الإخراج:

• شريحة تحكم الإدخال/الإخراج من iTE

مراقبة الأجهزة:

• كشف الجهد الكهربائي

• كشف درجة الحرارة

• كشف سرعة المروحة

• كشف معدل تدفق التبريد المائي

• تحذير من تعطُّل المروحة

• التحكم في سرعة المروحة

• ملاحظة: تعتمد إمكانية التحكم في سرعة المروحة (المضخة) على المروحة (المضخة) التي تقوم بتثبيتها.

BIOS:

• ذاكرة فلاش 256 ميجابيت

• استخدام AMI UEFI BIOS مرخص

• PnP 1.0a ، DMI 2.7 ، WfM 2.0 ، SM BIOS 2.7 ، ACPI 5.0

مميزات فريدة:

• دعم مركز التحكم GIGABYTE (GCC)

• • تختلف التطبيقات المتوفرة في GCC حسب طراز اللوحة الأم. كما تختلف وظائف كل تطبيق اعتمادًا على مواصفات اللوحة الأم.

• دعم Q-Flash

• دعم Q-Flash Plus

البرامج المضمنة:

• Norton Internet Security (نسخة OEM)

• برنامج إدارة عرض النطاق الترددي للشبكة المحلية

نظام التشغيل:

• يدعم Windows 11 64 بت

• يدعم Windows 10 64 بت

عامل الشكل:

• عامل شكل ATX ؛ 30.5 سم × 24.4 سم
