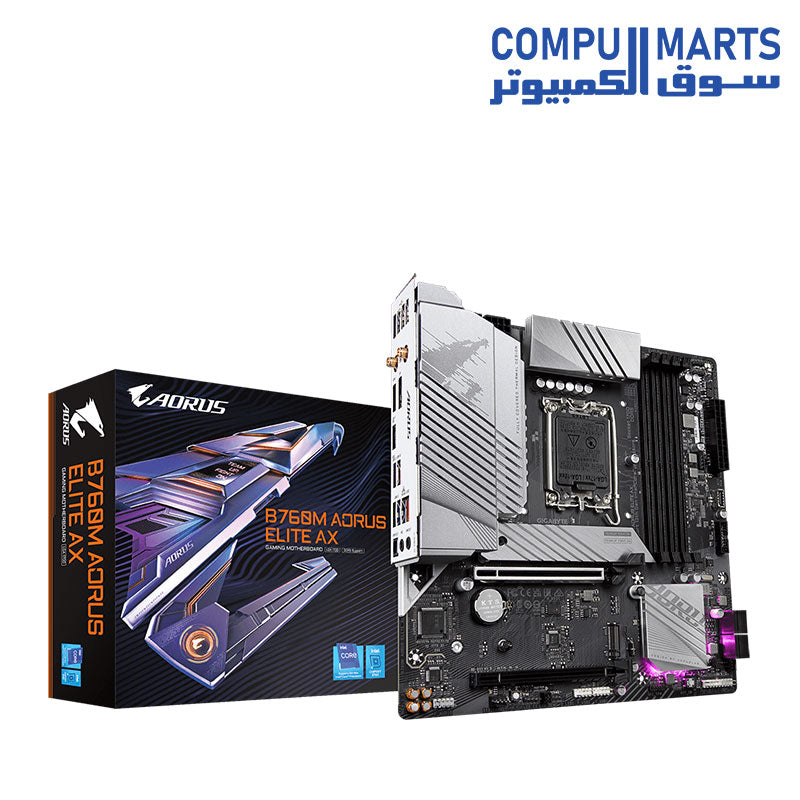

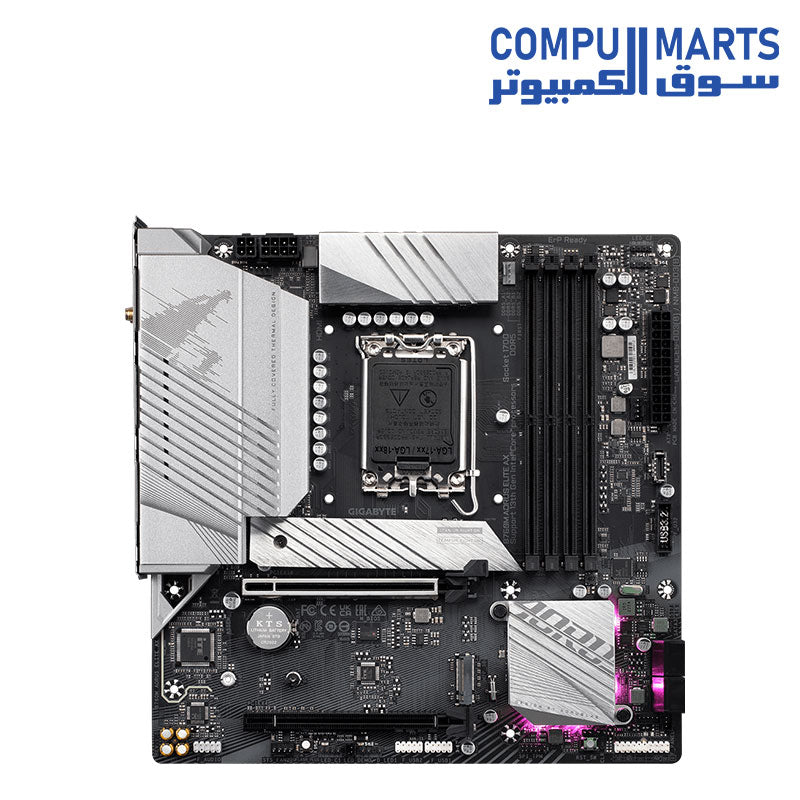

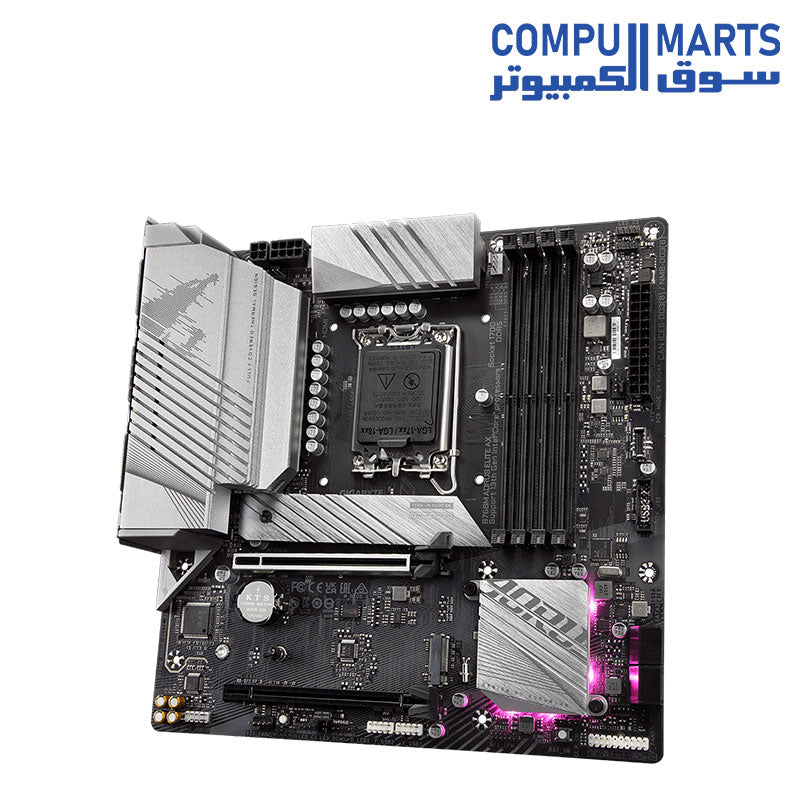

لوحة أم GIGABYTE B760M AORUS ELITE AX

لوحة أم GIGABYTE B760M AORUS ELITE AX

دعم قوي لأحدث معالجات Intel Core (الجيل الرابع عشر، الثالث عشر، والثاني عشر)

أداء فائق: نظام إدارة طاقة رقمي ثنائي الطور 12*+1+1 لضمان استقرار الجهد الكهربي والاستخدام الأمثل للمعالج.

ذاكرة DDR5 ثنائية القناة: تدعم 4 فتحات DIMM مع دعم وحدات ذاكرة XMP 3.0.

وحدة تخزين من الجيل الجديد: توصيلتان M.2 بتوافقية PCIe 4.0 x4 لمعدلات نقل فائقة السرعة.

نظام تبريد متطور مع حماية M.2 SSD: يضمن ثبات أداء الطاقة للمعالج ووحدة تخزين M.2.

مزلاج EZ-Latch Plus: توصيلات M.2 سريعة الفك والتركيب بدون مسامير.

شبكات فائقة السرعة: منفذ LAN بسرعة 2.5 جيجابت بالإضافة إلى Wi-Fi 6E 802.11ax.

توصيلات واسعة: منفذ USB-C أمامي بسرعة 10 جيجابت، ومنفذ USB-C خلفي بسرعة 20 جيجابت، ومنفذي DP و HDMI.

تقنية Smart Fan 6: مستشعرات متعددة للحرارة ومراوح هوائية ذكية تعمل عند توقف المروحة بالكامل تلقائيًا.

تحديث BIOS سهل مع Q-Flash Plus: تحديث الـ BIOS بدون الحاجة إلى تركيب المعالج أو الذاكرة أو البطاقة الرسومية.

المواصفات:

المعالج:

• مقبس LGA1700: يدعم معالجات Intel Core من الجيل الرابع عشر، الثالث عشر، والثاني عشر، ومعالجات Pentium Gold و Celeron.

• ذاكرة L3 تختلف حسب المعالج.

الشريحة الحساسة:

• شريحة Intel B760 Express.

الذاكرة:

• تدعم DDR5 بسرعة تصل إلى 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s.

• 4 فتحات DIMM DDR5 تدعم ما يصل إلى 192 جيجابايت (سعة 48 جيجابايت لكل وحدة DIMM).

• بنية ذاكرة ثنائية القناة.

• تدعم وحدات ذاكرة ECC Un-buffered DIMM 1Rx8/2Rx8 (تعمل في وضع non-ECC).

• تدعم وحدات ذاكرة non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16.

• تدعم وحدات ذاكرة XMP.

• (قد تؤثر تكوينات المعالج والذاكرة على أنواع الذاكرة المدعومة ومعدل نقل البيانات (السرعة) وعدد وحدات DRAM، يرجى الرجوع إلى "قائمة دعم الذاكرة" لمزيد من المعلومات.)

الرسوماتيات المتكاملة:

• معالج رسوميات متكامل Intel HD Graphics:

• منفذ HDMI واحد، يدعم أقصى دقة 4096x2160@60 هرتز.

• يدعم إصدار HDMI 2.0 و HDCP 2.3.

• منفذ DisplayPort واحد، يدعم أقصى دقة 4096x2304@60 هرتز.

• يدعم إصدار DisplayPort 1.2 و HDCP 2.3. (قد تختلف مواصفات الرسوماتيات حسب دعم المعالج.)

الصوت:

• Realtek Audio CODEC.

• صوت عالي الدقة.

• 2/4/5.1/7.1 قنوات.

• يمكنك تغيير وظيفة مقبس صوت باستخدام برنامج الصوت. للوصول إلى صوت 7.1 قنوات، استخدم برنامج الصوت لإعدادات الصوت.

• يدعم S/PD

المواصفات الفنية:

اتصال الشبكة:

• بطاقة شبكة Realtek 2.5GbE LAN (تدعم سرعات 2.5 جيجابت/ثانية، 1 جيجابت/ثانية، 100 ميجابت/ثانية)

• وحدة اتصالات لاسلكية Intel® Wi-Fi 6E AX211 (لإصدار PCB 1.0)

• تدعم معايير الواي فاي a, b, g, n, ac, ax بترددات 2.4/5/6 جيجاهرتز

• يدعم بلوتوث 5.3

• يدعم معيار 11ax 160MHz وبسرعة بيانات تصل إلى 2.4 جيجابت/ثانية

• بطاقة شبكة Realtek Wi-Fi 6E RTL8852CE (لإصدار PCB 1.1)

• تدعم معايير الواي فاي a, b, g, n, ac, ax بترددات 2.4/5/6 جيجاهرتز

• يدعم بلوتوث 5.3

• يدعم معيار 11ax 160MHz وبسرعة بيانات تصل إلى 2.4 جيجابت/ثانية

• يعتمد معدل البيانات الفعلي على البيئة والمعدات المستخدمة

الفتحات التوسعية:

• المعالج:

  • فتحة PCI Express x16 واحدة، تدعم PCIe 4.0 وتعمل بسرعة x16 (PCIEX16)

  • للحصول على أفضل أداء، إذا كنت ستقوم بتثبيت بطاقة رسومية PCI Express واحدة فقط، تأكد من تثبيتها في فتحة PCIEX16.

• الشريحة:

  • فتحة PCI Express x16 واحدة، تدعم PCIe 4.0 وتعمل بسرعة x4 (PCIEX4)

  • تدعم تقنية AMD CrossFireX

وحدات التخزين:

• المعالج:

  • موصل M.2 واحد (Socket 3، مفتاح M، نوع 2280، يدعم SSD PCIe 4.0 x4/x2) (M2A_CPU)

• الشريحة:

  • موصل M.2 واحد (Socket 3، مفتاح M، نوع 22110/2280، يدعم SSD PCIe 4.0 x4/x2) (M2P_SB)

  • 4 موصلات SATA 6Gb/s

  • يدعم RAID 0, RAID 1, RAID 5, RAID 10 لأجهزة تخزين SATA

 منافذ USB:

• الشريحة:

  • منفذ USB Type-C واحد على اللوحة الخلفية، يدعم USB 3.2 Gen 2x2

  • منفذ USB Type-C واحد مع دعم USB 3.2 Gen 2، متوفر من خلال رأس USB الداخلي

  • منفذ USB 3.2 Gen 2 Type-A واحد (أحمر) على اللوحة الخلفية

  • منفذ USB 3.2 Gen 1 واحد على اللوحة الخلفية

  • 4 منافذ USB 2.0/1.1 متوفرة من خلال رؤوس USB الداخلية

• شريحة + محاور USB 3.2 Gen 1:

  • 4 منافذ USB 3.2 Gen 1 (منفذان على اللوحة الخلفية، منفذان متوفران من خلال رأس USB الداخلي)

• شريحة + محاور USB 2.0:

  • 4 منافذ USB 2.0/1.1 على اللوحة الخلفية

وصلات داخلية (I/O)

• موصل رئيسي ATX 24-سن

• موصل تغذية ATX 12V 8-سن

• موصل تغذية ATX 12V 4-سن

• موصل مروحة وحدة المعالجة المركزية

• 3 موصلات مراوح نظام

• موصلا شريط LED قابل للعنونة

• موصلا شريط LED RGB

• موصلا M.2 Socket 3

• 4 موصلات SATA 6Gb/s

• موصل لوحة أمامية

• موصل صوت لوحة أمامية

• موصل USB Type-C® بدعم USB 3.2 Gen 2

• موصل USB 3.2 Gen 1

• موصلان USB 2.0/1.1

• موصلا بطاقة Thunderbolt™ إضافية

• موصل Trusted Platform Module (فقط لوحدة GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

• زر Q-Flash Plus

• زر إعادة التشغيل

• وصلة إعادة التشغيل

• وصلة Clear CMOS

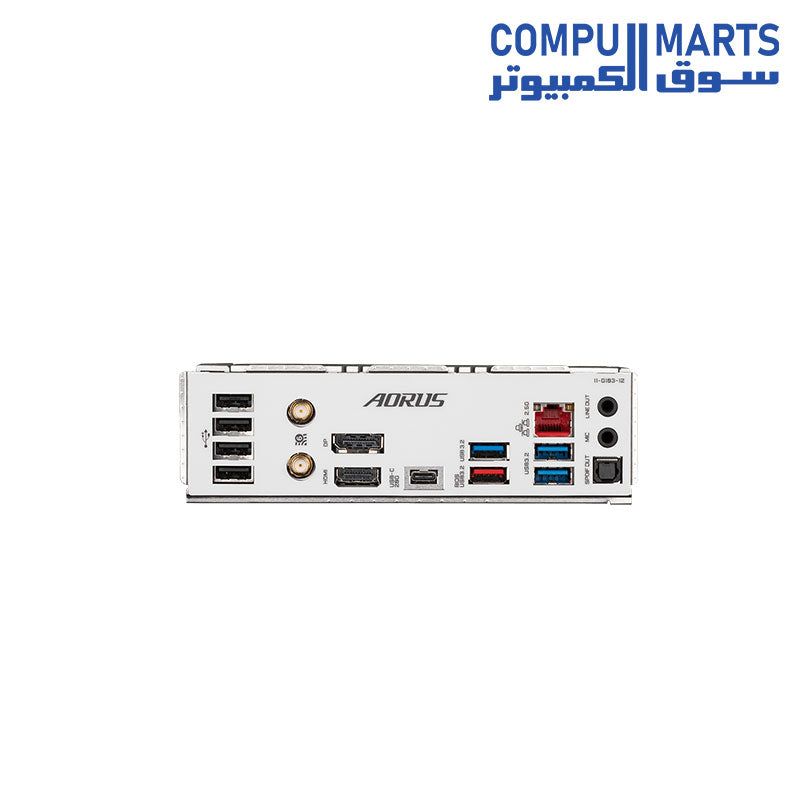

وصلات خلفية (Back Panel)

• موصلا هوائي SMA (2T2R)

• منفذ USB Type-C® بدعم USB 3.2 Gen 2x2

• منفذ USB 3.2 Gen 2 Type-A (أحمر)

• 3 منافذ USB 3.2 Gen 1

• 4 منافذ USB 2.0/1.1

• منفذ HDMI

• منفذ DisplayPort

• منفذ RJ-45

• موصل مخرج S/PDIF البصري

• مقبسا صوت

وحدة تحكم I/O

• شريحة تحكم I/O من iTE

مراقبة H/W

• كشف الجهد الكهربي

• كشف درجة الحرارة

• كشف سرعة المروحة

• كشف معدل تدفق مياه التبريد

• تحذير من عطل المروحة

• التحكم في سرعة المروحة

• تتوفر وظيفة التحكم في سرعة المروحة تبعًا للمبرد الذي تستخدمه.

BIOS

• ذاكرة فلاش 256 ميجابيت

• استخدام BIOS مرخص من AMI UEFI

• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

مزايا فريدة

• دعم GIGABYTE Control Center (GCC)

• قد تختلف التطبيقات المتوفرة في GCC حسب طراز اللوحة الأم. كما قد تختلف وظائف كل تطبيق حسب مواصفات اللوحة الأم.

• دعم Q-Flash

• دعم Q-Flash Plus

البرامج المرفقة

• Norton Internet Security (نسخة OEM)

• برنامج إدارة عرض النطاق الترددي LAN

نظام التشغيل

• دعم Windows 11 64-بت

• دعم Windows 10 64-بت

شكل اللوحة

• Micro ATX; 24.4 سم x 24.4 سم
