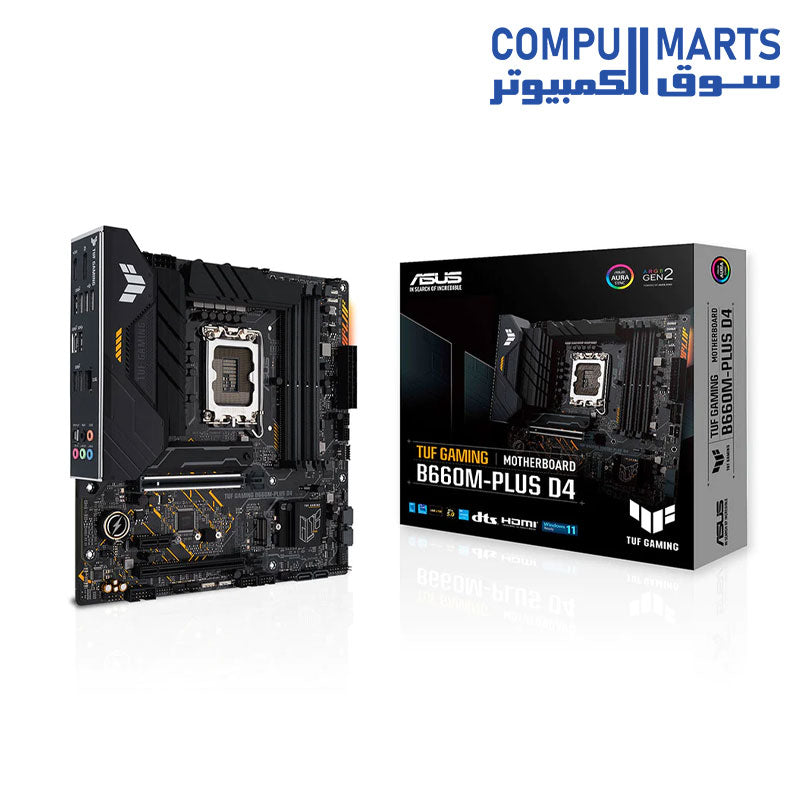

اللوحة الأم ASUS TUF Gaming B660M-Plus D4 Intel B660 LGA 1700 Micro-ATX PCIe 5.0

لوحة أم ASUS TUF Gaming B660M-Plus D4 Intel B660 LGA 1700 بتصميم Micro-ATX ودعم PCIe 5.0

مواصفات رئيسية:

• مقبس Intel LGA 1700: يدعم معالجات الجيلين الـ 12 و 13 من Intel Core.

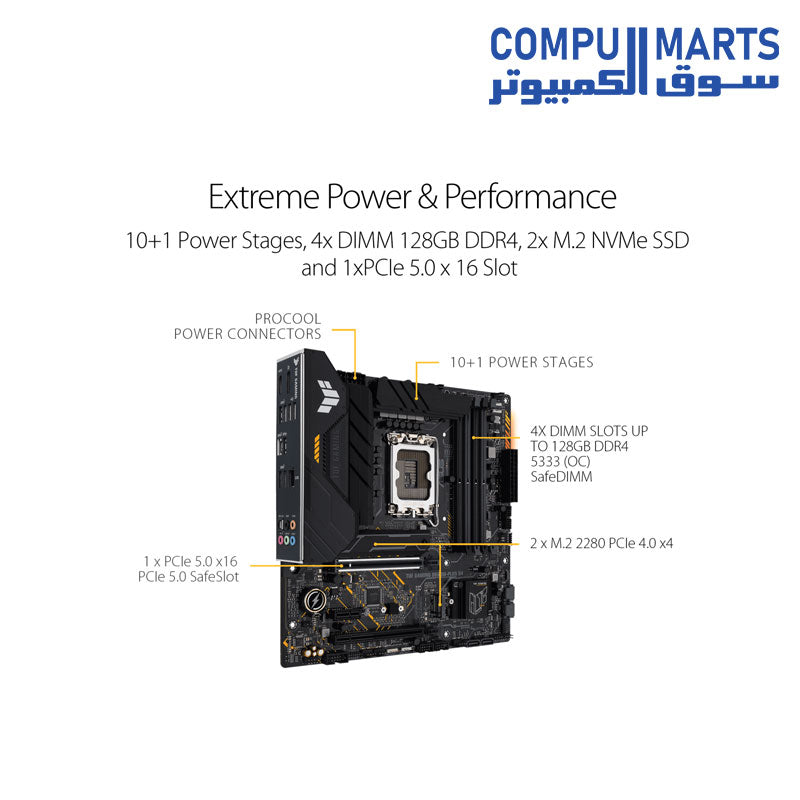

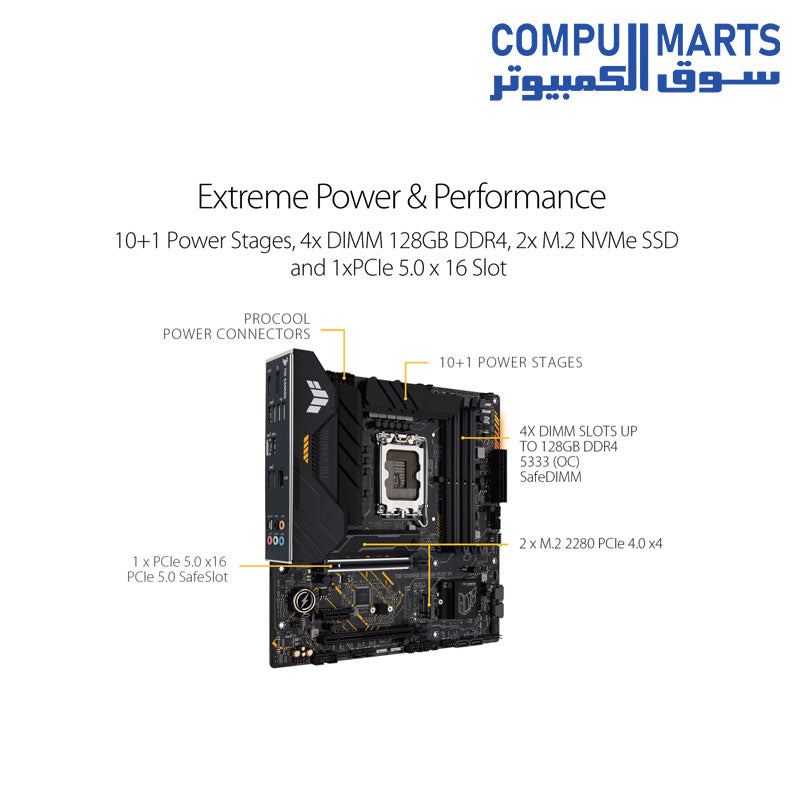

• حل طاقة محسّن: مراحل طاقة DrMOS 10+1، لوحة PCB بست طبقات، موصلات ProCool 8+4، مكونات TUF عالية المتانة وتقنية Digi+ VRM لضمان أقصى قدر من المتانة.

• تبريد شامل: مشتت حرارة VRM كبير، تقنية Stack Cool 3+، مشتت مرن لمحرك M.2، مشتت PCH، رؤوس مراوح هجينة وبرنامج Fan Xpert 2+.

• اتصال من أحدث التقنيات: فتحة PCIe 5.0، فتحات M.2 بتقنية PCIe 4.0، منفذ USB 3.2 Gen 2x2 Type-C على اللوحة الخلفية، رأس موصل USB 3.2 Gen 1 Type-C على اللوحة الأمامية، ودعم رأس Thunderbolt 4.

• مخصصة للألعاب الإلكترونية: بطاقة شبكة Realtek 2.5Gb Ethernet، تقنية TUF LANGuard.

• إلغاء تشويش الصوت ثنائي الاتجاه بمساعدة الذكاء الاصطناعي: يقلل من الضوضاء الخلفية من الميكروفون ومخرج الصوت للحصول على اتصال واضح تمامًا في الألعاب أو مؤتمرات الفيديو.

• تردد DDR4 OC 5333: توفر تحسينات على تصميم مسار التتبع للمعالجات الحديثة من Intel وصولاً أفضل إلى نطاق تردد الذاكرة. تعمل تقنية ASUS OptiMem II على رسم مسارات إشارات الذاكرة بعناية عبر طبقات مختلفة من لوحة PCB لتقليل مسافة المسار، كما تضيف مناطق حماية تقلل بشكل كبير من التداخل.

مشتت الحرارة VRM الموسع

تغطي المساحة السطحية الكبيرة للمشتت الحرارة الضخم وحدات تنظيم الجهد (VRM) والملفات لتحسين تبديد الحرارة.

مشتت حرارة M.2 مرن

تحتوي سلسلة لوحات TUF GAMING B660M على مشتت حرارة M.2 مرن لاستخدام فتحة M.2 إضافية والحفاظ على وحدة تخزين SSD M.2 عند درجة حرارة التشغيل المثالية لتحقيق أداء وموثوقية ثابتين.

ميزات إضافية للوحة الأم:

• صورة للوحة الأم (غير مترجمة)

• الموديل: TUF GAMING B660M-PLUS D4

• المعالج: مقبس Intel Socket LGA1700 لمعالجات Intel Core من الجيلين 13 والثاني، ومعالجات Pentium Gold و Celeron

• دعم تقنيات Intel Turbo Boost Technology 2.0 و Intel Turbo Boost Max Technology 3.0

  • يعتمد دعم تقنية Intel Turbo Boost Max Technology 3.0 على أنواع المعالج.

• الذاكرة: 4 منافذ DIMM، حد أقصى 128 جيجابايت، DDR4 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 ذاكرة غير ECC وغير مُخزنة مؤقتًا

• بنية ذاكرة ثنائية القناة

• دعم Intel Extreme Memory Profile (XMP)

• تقنية OptiMem II

  • يعتمد معدل بيانات الذاكرة الفعلي على أنواع المعالج ووحدات DRAM

• المُعالج الرسومي:

  • منفذ DisplayPort واحد

  • منفذ HDMI واحد

  • قد تختلف مواصفات المُعالج الرسومي بين أنواع المعالجات.

    • يدعم كحد أقصى 4K 60 هرتز حسب المحدد في DisplayPort 1.4.

    • يدعم 4K 60 هرتز حسب المحدد في HDMI 2.1.

    • يعتمد دعم دقة VGA على دقة المعالجات.

• فتحات التوسعة:

  • معالجات Intel من الجيل الثاني عشر

    • فتحة واحدة PCIe 5.0 x16

  • شريحة مجموعة شرائح Intel B660

    • فتحة واحدة PCIe 3.0 x16 (تدعم وضع x4)

    • فتحة واحدة PCIe 4.0 x1

      • تدعم ذاكرة Intel Optane من سلسلة H على فتحة PCIe الملصقة بـ PCH.

• التخزين:

  • تدعم فتحتين M.2 و4 منافذ SATA 6Gb/s

  • تدعم إجمالي فتحتين M.2 و4 منافذ SATA 6Gb/s*

  • معالجات Intel من الجيل الثاني عشر

    • فتحة M.2_1 (مفتاح M)، نوع 2242/2260/2280

      • تدعم معالجات Intel من الجيل الثاني عشر وضع PCIe 4.0 x4.

  • شريحة مجموعة شرائح Intel B660

    • فتحة M.2_2 (مفتاح M)، نوع 2242/2260/2280 (تدعم وضع PCIe 4.0 x4)

  • 4 منافذ SATA 6Gb/s

    • تدعم تقنية Intel Rapid Storage RAID 0/1/5/10.

    • تدعم تقنية Intel Rapid Storage ذاكرة Intel Optane من سلسلة H على فتحات M.2 الملصقة بـ PCH.

الشبكة

• Ethernet: يدعم اللوحة منفذ شبكة Ethernet بسرعة 2.5 جيجابت في الثانية، مما يوفر سرعة إنترنت عالية ومستقرة.

• TUF LANGuard: تحمي هذه التقنية منفذ الشبكة من الصواعق والكهرباء الزائدة، مما يزيد من ثبات الاتصال بالإنترنت.

المنافذ الخلفية

• مجموع المنافذ الخلفية: 8 منافذ

  • منفذ واحد USB 3.2 Gen 2x2 (يو اس بي تايب سي)

  • أربعة منافذ USB 3.2 Gen 2 (يو اس بي تايب إيه)

  • منفذ واحد USB 3.2 Gen 1 (يو اس بي تايب إيه)

  • منفذان USB 2.0 (يو اس بي تايب إيه)

المنافذ الأمامية

• مجموع المنافذ الأمامية: 7 منافذ

  • منفذ واحد USB 3.2 Gen 1 (يدعم يو اس بي تايب سي)

  • يدعم اللوحة توصيل منفذين إضافيين USB 3.2 Gen 1 من خلال موصل داخلي

  • يدعم اللوحة توصيل أربعة منافذ إضافية USB 2.0 من خلال موصلين داخليين

الصوت

• يدعم اللوحة معالج صوت عالي الدقة 7.1 المحيطي من Realtek، مما يوفر تجربة صوتية غامرة.

• يدعم المعالج:

  • اكتشاف نوع السماعة تلقائيا

  • تشغيل صوتي متعدد عبر منافذ مختلفة

  • إعادة تخصيص منافذ الصوت الأمامية

  • تشغيل صوت بدقة تصل إلى 24 بت / 192 كيلو هرتز

• يتميز اللوحة بعدد من المزايا الصوتية الإضافية، مثل:

  • حجب تداخل الإشارات الصوتية

  • منظم طاقة يقلل من تداخل التيار الكهربائي لضمان أداء صوتي ثابت

  • منفذ ضوئي S/PDIF بالخلف

  • مكثفات صوتية عالية الجودة

  • طبقات مخصصة للوحة الصوت

المنافذ الخلفية الأخرى

• منفذ واحد USB 3.2 Gen 2x2 (يو اس بي تايب سي)

• أربعة منافذ USB 3.2 Gen 2 (يو اس بي تايب إيه)

• منفذ واحد USB 3.2 Gen 1 (يو اس بي تايب إيه)

• منفذان USB 2.0 (يو اس بي تايب إيه)

• منفذ DisplayPort

• منفذ HDMI

• منفذ شبكة Ethernet بسرعة 2.5 جيجابت في الثانية من Realtek

• خمسة مداخل صوت

• منفذ ضوئي S/PDIF

• موصلات داخلية

موصلات التبريد والمراوح

• موصل واحد لمروحة المعالج 4-pin

• موصل واحد لمروحة إضافية للمعالج 4-pin

• موصل واحد لمضخة تبريد AIO 4-pin

• ثلاثة موصلات لمراوح الهيكل 4-pin

موصلات الطاقة

• موصل رئيسي للطاقة 24-pin

• موصل طاقة إضافي +12V 8-pin

• موصل طاقة إضافي +12V 4-pin

موصلات التخزين

• فتحتان M.2 (مفتاح M)

• أربعة منافذ SATA 6 جيجابت في الثانية

موصلات USB إضافية

• موصل واحد USB 3.2 Gen 1 (يدعم يو اس بي تايب سي)

• يدعم اللوحة توصيل منفذين إضافيين USB 3.2 Gen 1 من خلال موصل داخلي

• يدعم اللوحة توصيل أربعة منافذ إضافية USB 2.0 من خلال موصلين داخليين

مميزات أخرى

• ثلاثة موصلات Addressable Gen 2

• موصل واحد AURA RGB

• موصل Clear CMOS

• موصل منفذ COM

• موصل صوت اللوحة الأمامية (AAFP)

• موصل لوحة تحكم النظام 20-3 pin

حماية ASUS TUF

• تصميم طاقة رقمي مع DrMOS

• حماية مُحسنة ضد تيار الزائد في الذاكرة العشوائية الحاسوبية

• حماية من التفريغ الكهروستاتيكي

• حماية شبكة TUF LANGuard

• حماية ضد زيادة التيار

• فتحة آمنة

• لوحة خلفية مصنوعة من الفولاذ المقاوم للصدأ

تصميم ASUS Q

• قفل M.2 السريع

• ذاكرة DIMM سريعة

• مؤشرات ضوئية (المعالج [أحمر]، الذاكرة العشوائية [أصفر]، بطاقة الرسومات [أبيض]، وحدة التخزين [أصفر أخضر])

• فتحة سريعة

حل التبريد من ASUS

• مبدد حراري مرن لمحرك M.2

• تصميم مبدد حرارة لوحدة تنظيم جهد المعالج

سهولة الاستخدام من ASUS EZ DIY

• واقي رافعة مقبس المعالج

• برو كول

• غطاء مُثبت مسبقًا لمنافذ الاتصال

• ذاكرة DIMM آمنة

تزامن AURA

• موصل AURA RGB

• موصلات GEN 2 مُوجهة

ميزات البرامج

برامج ASUS الحصرية

صندوق الأسلحة

• منشئ AURA

• تَزَامُن AURA

• خبير المروحة 2+

• إلغاء ضوضاء ثنائي الاتجاه بالذكاء الاصطناعي

مجموعة AI Suite 3

• أداة توفير الأداء وتوفير الطاقة

• برنامج TurboV EVO

• برنامج EPU

• وحدة تنظيم جهد المعالج DIGI+

• برنامج TUF GAMING CPU-Z

• معالجة صوت DTS

MyASUS

• برنامج مكافحة الفيروسات Norton (إصدار تجريبي مجاني)

• برنامج WinRAR

حياة BIOS UEFI

سهولة الاستخدام من ASUS EZ DIY

• ASUS CrashFree BIOS 3

• ASUS EZ Flash 3

• وضع ASUS UEFI BIOS EZ

BIOS

ذاكرة فلاش 128 ميجابايت، نظام مدمج UEFI AMI BIOS

إدارة

التشغيل عن بُعد بواسطة PME و PXE

نظام التشغيل

Windows 11، Windows 10 64 بت

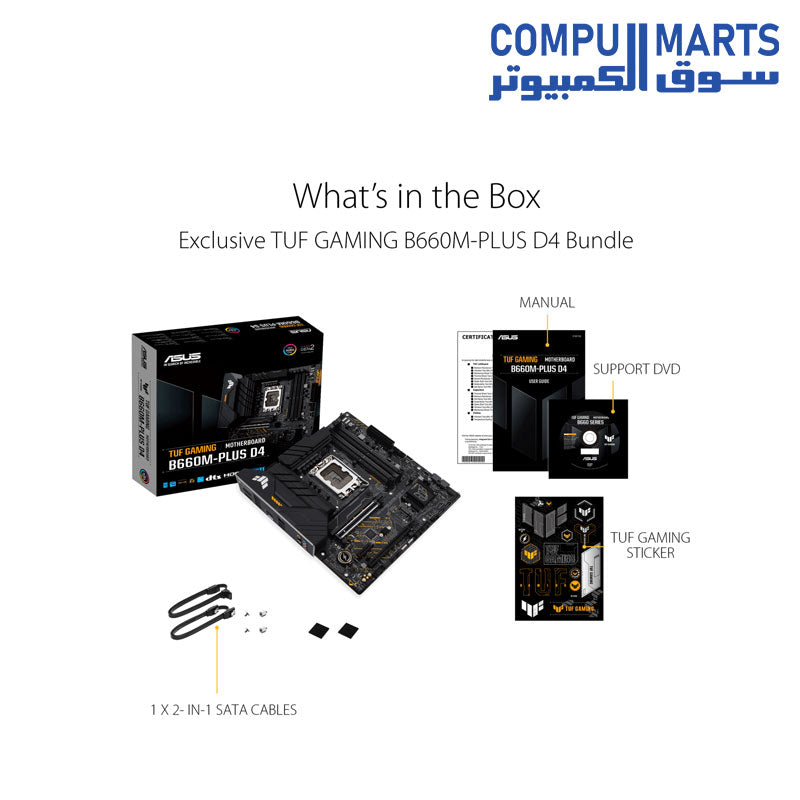

الكابلات

كابلين SATA 6Gb/s

متفرقات

1 هوائي Wi-Fi من ASUS قابل للحركة 1 عبوة مطاطية لمحرك M.2 1 عبوة مسامير لـ M.2 SSD 1 ملصق TUF Gaming 1 وسائط التثبيت 1 بطاقة توثيق TUF 1 دليل المستخدم

عامل الشكل

MicroATX

24.4سم × 24.4سم
