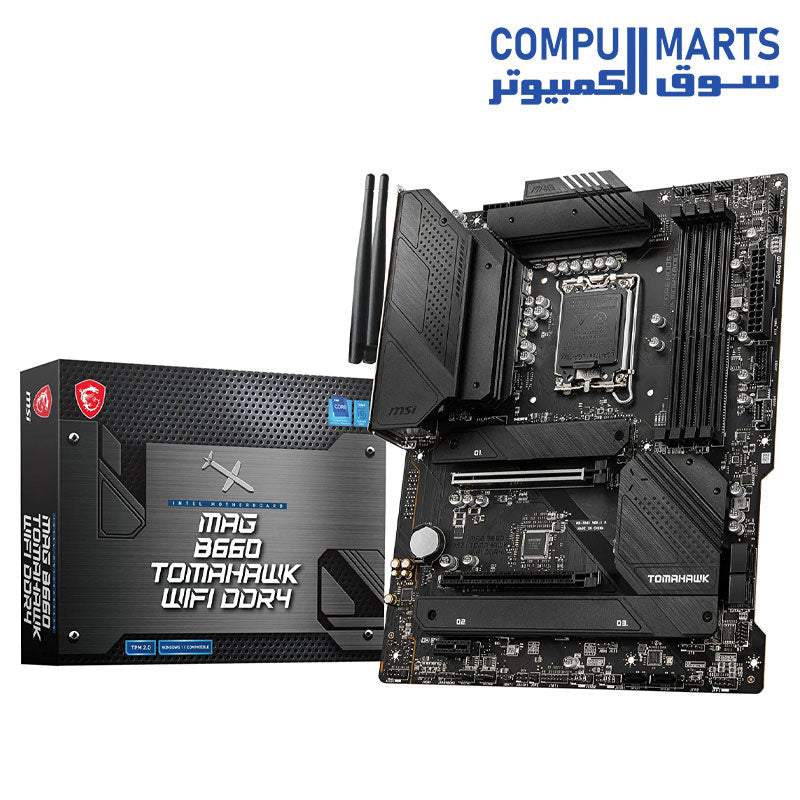

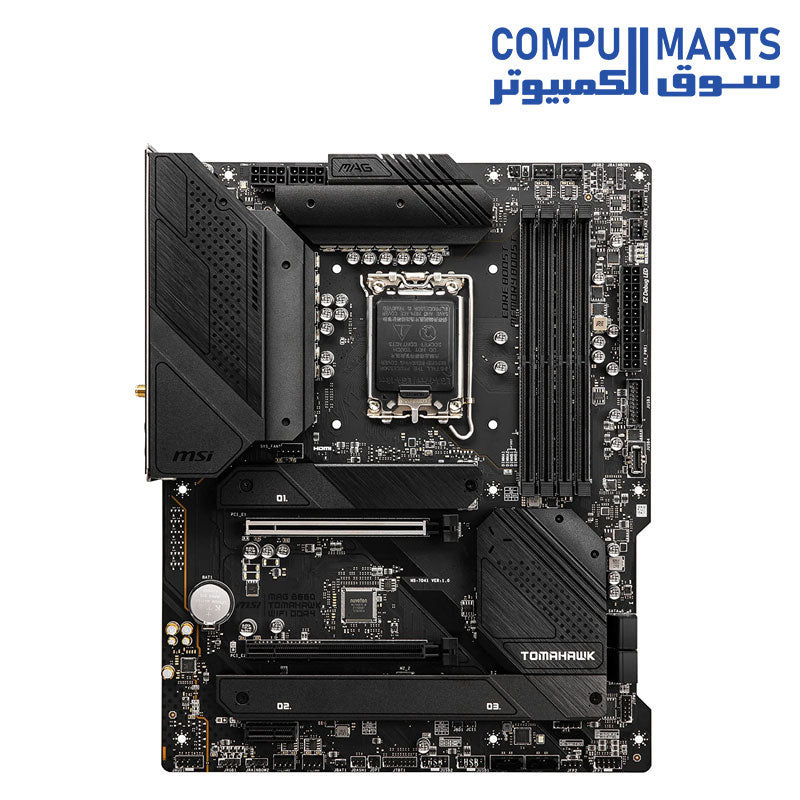

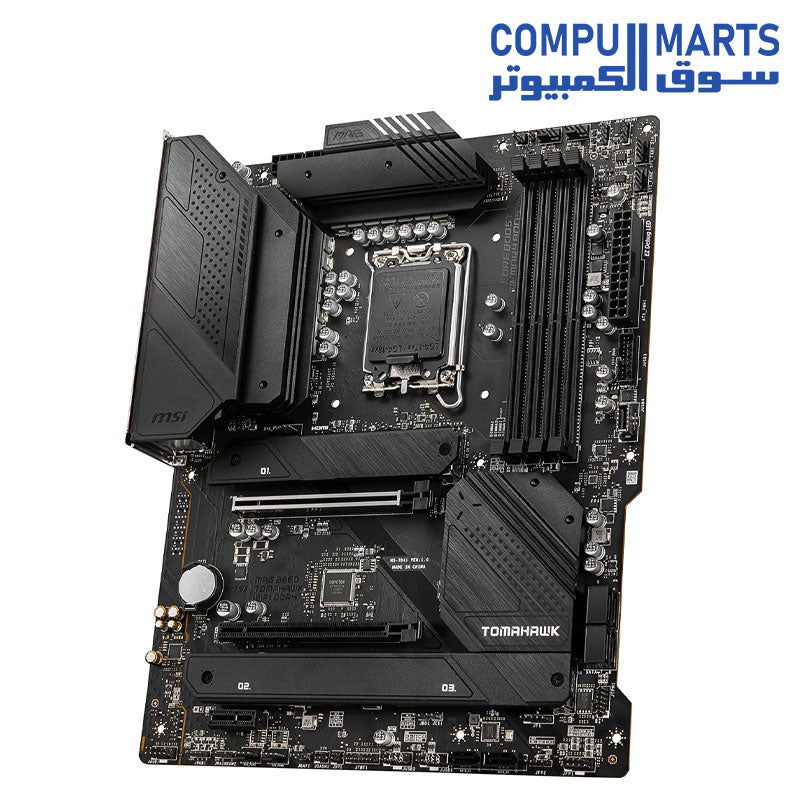

مذربورد MSI MAG B660 توماهوك واي فاي DDR4



مذربورد  MSI MAG B660 توماهوك واي فاي DDR4

تقنية تعزيز النواة

تصميم متميز لتحرير أقصى أداء ممكن.

تغذية رقمية PWM

مكونات رقمية بأعلى جودة من IC تضمن تشغيل نظامك بسلاسة في أصعب الظروف.

لوحة PCB من 6 طبقات مع نحاس سميك 2 أونصة

توفر لوحة PCB المكونة من 6 طبقات مع نحاس سميك 2 أونصة أداءً أعلى واستقرارًا دائمًا للنظام دون أي تهاون.

دروع PCIe فولاذية

تحمي بطاقات الرسومات من الانحناء والتداخل الكهرومغناطيسي لتحسين الأداء والاستقرار والمتانة.

نظام طاقة دوال الخط 12 + 1 + 1

احصل على أقصى أداء وقوته مع تصميم VRM قوي مدمج بنظام طاقة رقمي للمعالج. مع الجمع بين موصلات طاقة 8 + 8 دبوس وتقنية Core Boost الحصرية ، فإن اللوحة الأم من سلسلة MAG جاهزة لتحمل أحمال الألعاب الثقيلة.

USB من النوع C الأمامي

تدعم معالجات Intel Core من الجيل الثاني عشر / الثالث عشر ، ومعالجات Pentium Gold و Celeron لمقبس LGA 1700

يدعم ذاكرة DDR4 ، حتى 4800+ (OC) MHz

حل حراري ممتاز: تصميم مبدد حراري ممتد و M.2 Shield Frozr مصمم للأنظمة عالية الأداء والعمل المتواصل

شبكة 2.5 جيجا LAN وحل Wi-Fi من Intel: حل شبكة محدث للاستخدام الاحترافي والمتعدد الوسائط. يوفر اتصال شبكة آمن ومستقر وسريع

Lightning M.2: تعمل بواجهة PCIe Gen 4 لتوسيع الأداء لأقراص SSD القائمة على NVMe

Lightning USB 20G: منفذ USB 3.2 Gen 2x2 مدمج ، يوفر سرعة نقل 20 جيجابت في الثانية ، أسرع 4 مرات من USB 3.2 Gen 1

تعزيز الصوت: كافئ أذنيك بجودة صوت استوديو غامرة لأكثر تجارب الألعاب إثارة

بمعالج متعدد: مع فتحات PCIe من Steel armor. يدعم AMD Crossfire

المعالج

يدعم معالجات Intel Core من الجيل الثاني عشر / الثالث عشر ، ومعالجات Pentium Gold و Celeron

مقبس المعالج LGA1700

المعالج: شريحة Intel B660

الذاكرة:

• تملك اللوحة 4 منافذ لذاكرة DDR4 تدعم حتى 128 جيجابايت

• تدعم ذواكر بسرعة 1R 2133 / 2666 / 3200 ميجاهرتز (وفقًا لمعايير JEDEC و POR)

• أقصى تردد للتسريع:

  • 1DPC 1R: حتى 5333+ ميجاهرتز

  • 1DPC 2R: حتى 4000+ ميجاهرتز

  • 2DPC 1R: حتى 4000+ ميجاهرتز

  • 2DPC 2R: حتى 3600+ ميجاهرتز

• تدعم وضع القناة المزدوجة

• تدعم ذاكرة غير منتصبة وغير مزودة بذاكرة عازلة

• تدعم Intel Extreme Memory Profile (XMP)

منافذ التوسعة:

• منفذان PCIe x16

  • PCI_E1 (من المعالج): يدعم حتى PCIe 4.0

  • PCI_E2 (من شريحة B660): يدعم حتى PCIe 3.0 x4

• منفذ PCIe 3.0 x1 (من شريحة B660)

تعدد وحدات معالجة الرسومات:

• تدعم تقنية AMD CrossFire

بطاقة الرسومات المدمجة:

• منفذ HDMI 2.1 متوافق مع HDR، يدعم حتى دقة 4K بمعدل 60 هرتز

• منفذ DisplayPort 1.4 متوافق مع HBR3، يدعم حتى دقة 4K بمعدل 60 هرتز

• متوفرة فقط مع معالجات تحتوي على بطاقة رسومات مدمجة

• تتغير مواصفات البطاقة حسب المعالج المُثبت

التخزين:

• 6 منافذ SATA 6Gb/s

  • SATA5~8 (من شريحة B660)

  • SATAA~B (من ASM1061)

• 3 منافذ M.2 (مفتاح M)

  • منفذ M2_1 (من المعالج): يدعم حتى PCIe 4.0 x4 ويدعم أجهزة تخزين بحجم 2242/ 2260/ 2280/ 22110

  • منفذا M2_2 و M2_3 (من شريحة B660)

    • M2_2: يدعم حتى PCIe 4.0 x4

    • M2_3: يدعم حتى PCIe 4.0 x2

    • يدعم SATA حتى 6Gb/s

    • يدعم أجهزة تخزين بحجم 2242/ 2260/ 2280

• ذاكرة Intel Optane

• تدعم تقنية Intel Smart Response Technology لمعالجات Intel Core

• لن يتوفر منفذ SATA7 عند تثبيت محرك SSD من نوع SATA M.2 في منفذ M2_3

دعم RAID:

• تدعم RAID 0 و RAID 1 و RAID 5 و RAID 10 لأجهزة تخزين SATA.

• واجهة SATA A و B لا تدعمان وظيفة RAID.

USB:

• شريحة Intel B660

• منفذ واحد USB3.2 Gen 2x2 بسرعة 20 جيجابت بالثانية (منفذ Type-C على اللوحة الخلفية)

• خمسة منافذ USB 3.2 Gen 2 بسرعة 10 جيجابت بالثانية (4 منافذ Type-A على اللوحة الخلفية، منفذ Type-C واحد متاح من خلال الموصل الداخلي)

• منفذين USB 3.2 Gen 1 بسرعة 5 جيجابت بالثانية من نوع Type-A متاحين من خلال الموصل الداخلي

• ثمانية منافذ USB 2.0 (4 منافذ Type-A على اللوحة الخلفية، 4 منافذ Type-A متاحة من خلال الموصلات الداخلية)

الصوت:

• كودك الصوت Realtek ALC1220P

• صوت عالي الدقة 7.1 قناة

• يدعم إخراج S/PDIF

LAN:

• وحدة تحكم Realtek RTL8125B-CG بسرعة 2.5 جيجابت بالثانية

LAN لاسلكي وبلوتوث:

• Intel Wi-Fi 6

• بطاقة اللاسلكي مثبتة مسبقًا في منفذ M.2 (Key-E)

• تدعم TX/RX متعدد الإرسال وموجات الراديو 2.4 جيجا هرتز/5 جيجا هرتز/حتى 2.4 جيجابت بالثانية

• تدعم معايير 802.11 a/ b/ g/ n/ ac/ ax

• تدعم بلوتوث 5.2

الموصلات الداخلية:

• موصل طاقة رئيسي ATX 24 سنًا

• موصلي طاقة ATX 12 فولت 8 سنون

• ستة موصلات SATA 6Gb/s

• ثلاثة منافذ M.2 (M-Key)

• منفذ USB 3.2 Gen 2 بسرعة 10 جيجابت بالثانية من نوع Type-C

• موصل USB 3.2 Gen 1 بسرعة 5 جيجابت بالثانية (يدعم منفذين USB 3.2 Gen 1 إضافيين بسرعة 5 جيجابت بالثانية)

• موصلي USB 2.0 (يدعمان 4 منافذ USB 2.0 إضافية)

• موصل مروحة وحدة المعالجة المركزية 4 سنون

• موصل مضخة مياه 4 سنون

• خمسة موصلات مروحة للنظام 4 سنون

• موصل صوت اللوحة الأمامية

• موصلا لوحة النظام

• موصل اكتشاف تطفل الهيكل

• موصل إزالة CMOS Jumper

• موصل وحدة TPM

• موصل TBT (يدعم RTD3)

• موصل وحدة تحكم الضبط

إضاءة LED:

• موصلا RGB LED 4 سنون

• موصلا RAINBOW LED 3 سنون

• مؤشر LED للفحص السريع 4 مؤشرات

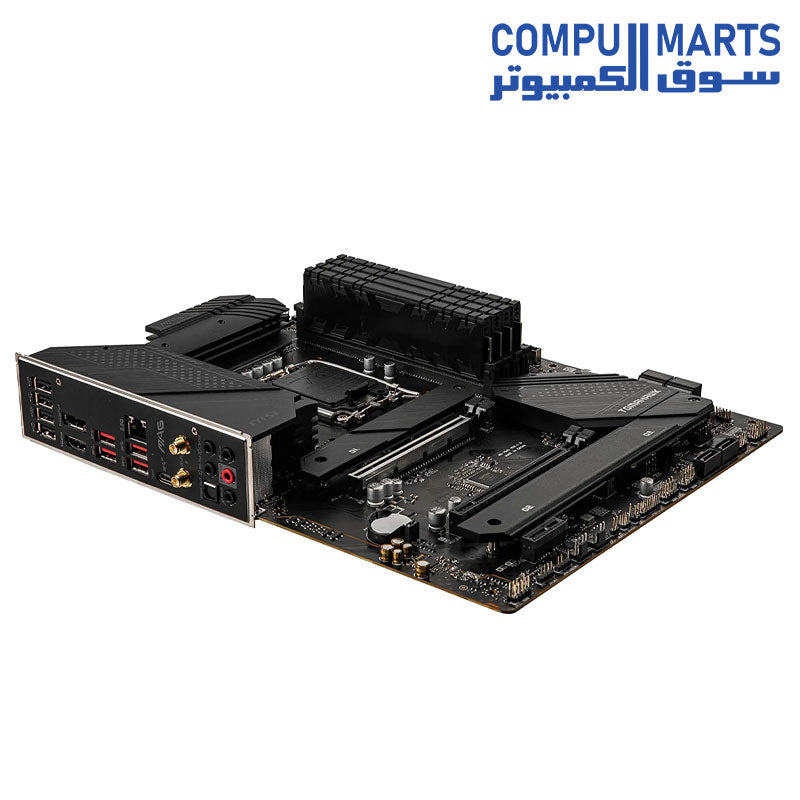

المنافذ الخلفية:

• منفذ USB 2.0

• منفذ DisplayPort 1.4

• منفذ LAN بسرعة 2.5 جيجابت

• هوائي Wi-Fi/بلوتوث

• موصلات صوت عالية الدقة

• منفذ HDMI 2.1

• منفذ USB 3.2 Gen 2 بسرعة 10 جيجابت بالثانية من نوع Type-A

• منفذ USB 3.2 Gen 2x2 بسرعة 20 جيجابت بالثانية من نوع Type-C

• مخرج S/PDIF بصري

•

الأبعاد:

• عامل شكل ATX

• 12 بوصة × 9.6 بوصة (30.5 سم × 24.4 سم)
